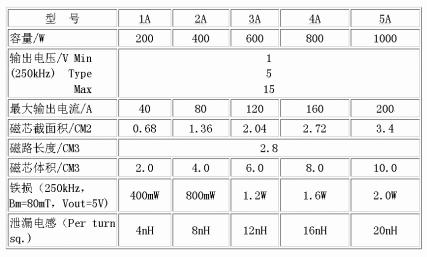

表1 FTI-12×2A系列扁平变压器的主要技术参数

2、平面变压器的使用

    平面变压器的使用主要有以下三个原则：

    （１）根据输出电压的大小来选用相应型号的平面变压器；

    （２）根据输出电流的大小来确定并联的平面变压器个数；

    （３）根据输入输出电压的大小来确定变比及原边绕组的匝数。

    例如，开关电源输出电压5V，输出电流150A。选用５Ｖ系列的平面变压器FTI-12×2A－XX。如果用FTI-12×2A－1A，就需要5个并联；如果用FTI-12×2A－5A（实际就是由5个FTI-12×2A－1A并联构成），只需要1个。

    此外，实际应用中还需要知道平面变压器的变化和原边线圈的匝数。变比可用下面公式进行计算：

    变比＝K×N×P:1

    式中，K是系数。当平面变压器的输出是通过中心抽头时，K=0.5；平面变压器无中心抽头时，K=1。Ｎ是并联的平面变压器单元个数。P平面变压器原边匝数。

    上面的例子中，如果输出平面变压器使用中心抽头，输入的直流电压为150V，变比可定为10:1，则原边匝数P=10/（0.5×5）=4。如果输入的直流电压为300V，变比可定为201，则原边匝数P=20/0.5×5=8。由此可见平面变压器的原边绕组的匝数通常是很少的。

3、结论

    笔者受ＦＴＩ公司委托在蓄电池充电电源中使用了平面变压器。根据本人的使用体会，采用平面变压器后，开关频率为300ｋＨｚ，转换效率大于95％，整个装置的体积和重量也大大降低。由于平面变压器已标准化、系列化、产品化，性能一致性好，使用非常方便。

    平面变压器改变了传统的开关变换器中隔离开关变压器的设计思路，为设计人员提供了更方便、更优良的选择。1998年，它被Electronic Products杂志评为年度杰出产品。
