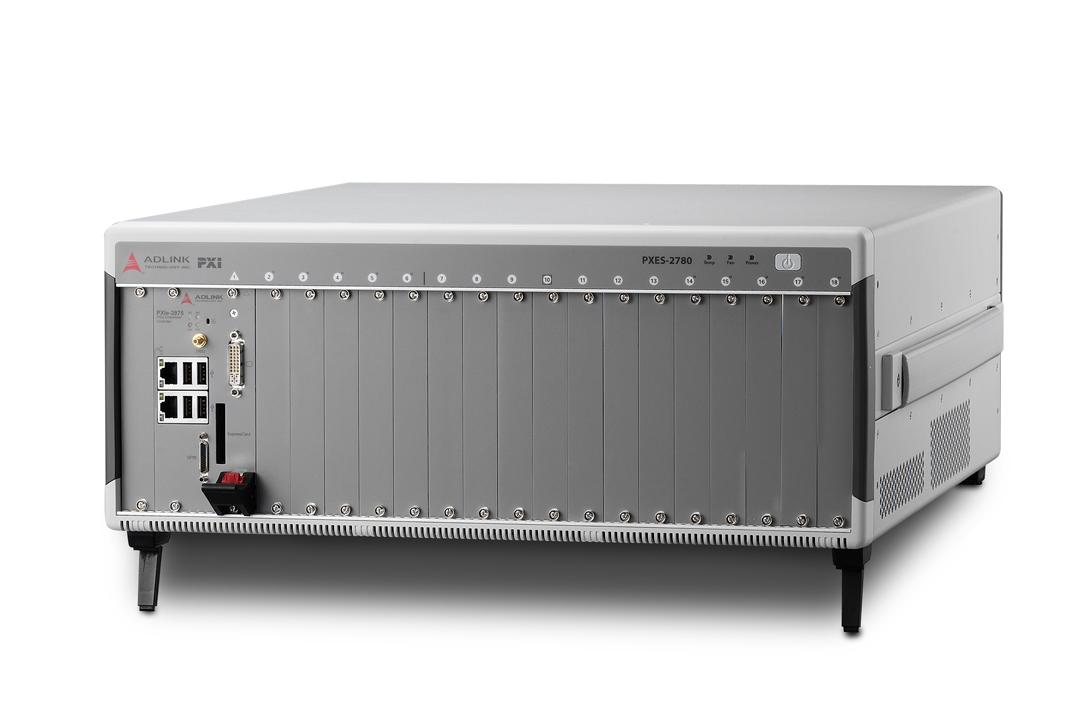

日前，凌华科技推出新款3U 18 槽PXI Express机箱PXES-2780，PXES-2780专门针对高带宽或大容量槽数的应用需求

所设计，如无线信号测试或RF信号测试等。PXES-2780具备可配置的PCIe背板交换架构，提供高速传输性能和弹性的

配置，保留未来可扩展的需求，以降低升级成本；同时，PXES-2780提供智能型机箱管理功能，可远程监控。凌华科

技PXES-2780大容量机箱具备高速传输性能、弹性配置、高可靠度与智能型系统管理功能，是目前测量测试市场上性

价比最高的大容量PXI Express机箱。



“为满足电子产品应用的快速变化，客户纷纷寻求高效益、低成本的测量测试系统，模块化测量测试系统具备高弹

性、低成本的优势，因而被大多数的客户所采用。凌华科技大容量的PXI Express机箱PXES-2780，就是专门为了满

足高带宽或多通道测量测试的应用需求。”凌华科技量测与自动化产品事业处资深产品总监吴幼倩说。

高速传输性能与弹性配置，提供可扩展的功能，降低升级成本

 凌华科技PXES-2780为3U 18槽PXI Express机箱，提供1组系统槽、1组系统定时(System Timing)控制插槽、10个混

合式外围插槽，以及6组PXI Express外围插槽。通过可配置的PCIe背板交换架构，PXES-2780可将PCIe信号调整为两

组Link x8或四组Links x4的带宽，以满足高系统带宽的应用需求，增加系统配置的弹性，即使客户将来的测试系统

需安装x8高带宽的PXIe模块，也可以轻松升级。

 吴幼倩表示：“以双通道RF测量测试系统为例，18槽机箱足以配置系统控制卡、数字化仪、数字万用表（DMM）、

开关等模块，并可同时测量两组待测物，提升系统使用性能，更降低测试系统购置成本。另外，针对客户不同带宽

量的需求，通过PCIe Switch Fabric的设置，可将系统配置为两组Link x8或四组Links x4的带宽，对客户而言，为

将来的应用保留可扩展的能力，降低升级成本的效益。”

凌华科技PXES-2780提供最高可达8 GB/s系统带宽及4 GB/s单插槽带宽，并具备高达10槽混和式插槽，同时具备向下

兼容性，无论是PXIe/PXI/cPCIe/cPCI模块，均可安装于PXI Express机箱中的混合插槽，可降低客户转换PXI与PXI

Express模块的成本。

高可靠度与高质量的机箱设计

 凌华科技PXES-2780内建高精度的仪器频率，可让模块化仪器同步功能更加精准；创新的风流与散热设计，有效引

导热空气，每槽可消除38.2瓦的模块热能，确保机箱散热效率，保持系统运行的稳定度；同时搭配高规格独立电源

供应模块，每个电压轨( Voltage Rails)可独立运行及回授，保持电压及电源供应质量。此外，针对对噪音较为敏

感的应用环境，如测量测试实验室等，PXES-2780在系统运行时，噪音值可控制在最低46.3分贝(dBA)。

智能型机箱管理，可远程监控

 凌华科技PXES-2780提供智能型机箱管理功能，可通过SMBus (System Management Bus)与系统内的控制器沟通，或

通过RS-232与远程控制系统沟通，无论客户将系统配置成桌上型测试系统，或者是与其他外部仪器链接的模块化测

试系统，均能轻松完成机箱系统监测与管理。通过凌华科技开发的“PXES-2780智能型机箱管理工具”接口，用户可

进行PCIe交换器交换配置的配置，并管理与监控机箱内温度、风扇转速与DC电压等，并设定警示功能与系统日志，

以确保系统的稳定性。

 凌华科技自2011年以来，已推出多款PXI/PXIe模块化测量测试产品，搭配新款PXES-2780 18槽全混和式机箱，建议

选用PXIe-3975 3U PXI Express，搭载Intel® CoreTM i5处理器嵌入式控制器，另有多款数字化仪可搭配使用，更
