图7. 基于变压器的数字隔离器（CMTI为100 kV/μs,ADuM140x）

隔离式半桥驱动器提供4 A峰值输出电流

ADuM3223/ADuM4223 隔离式半桥栅极驱动器（如图8所示）采用iCoupler技术以独立的隔离式输出来驱动电机控制、开关电源和工业逆变器中所使用的高端和低端IGBT及MOSFET器件的栅极。这些隔离组件集高速CMOS与单芯片变压器技术于一体，可提供精密时序、高可靠性以及优于光耦合器或脉冲变压器的整体性能。相对于输入，各路输出的持续工作电压最高可达565 VPEAK ,因而支持低端切换至负电压。高端与低端之间的差分电压最高可达700 VPEAK.输出开关频率最高可达1 MHz,可提供4 A的峰值电流。CMOS兼容型输入可提供50 kV/μs的共模瞬变抗扰度。驱动器采用3.0 V至5.5 V的输入电源，可兼容低电压系统。其额定工作温度范围为–40℃至+125℃，采用16引脚SOIC封装。ADuM3223的千片订量报价为1.70美元/片，采用窄体设计，可提供3 kV rms的隔离能力。ADuM4223的千片订量报价为2.03美元/片，采用宽体设计，可提供5 kV rms的隔离能力。

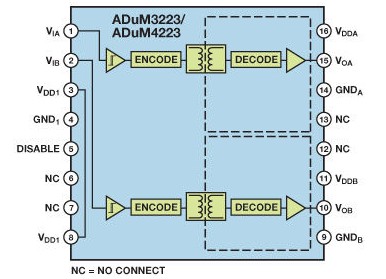

　　           图8. ADuM3223/ADuM4223框图

总结

对于隔离式半桥栅极驱动器应用，事实表明，相对于基于光耦合器和脉冲变压器的设计，集成变压器的数字隔离器具有众多优势。通过集成大幅降低了尺寸和设计复杂性，从而极大地提高了时序特性。输出驱动器采用的电流隔离技术则改进了鲁棒性，变压器耦合技术则显着提高了CMTI.
