多层压电变压器的特点是输出阻抗低输出电流大，所以，用多层压电变压器制作的高压电源能够输出更高的电压和更大的电流。与单层压电变压器一样，目前多层压电变压器高压模块也分为俩种，一种是输出为交流电压,一种是输出为直流电压。输出为交流电压的模块主要用于点燃冷阴极灯管和正负离子发生器，输出为直流电压的模块主要用于负离子发生器和医疗器械。目前直流电压模块的输出电压一般在3.5—20.0KV.，电流也可以达到200uA以上。是除传统高压模块之外的又一种好的选择。
多层压电变压器由于其输出功率大驱动电路也相对要复杂一些，近年也不断有一些新的专用集成电路出现，这些电路都有一些共同的特点，如频率跟踪技术，当环境温度变化时能自动跟踪压电变压器频率的变化，使其始终工作在最佳状态。

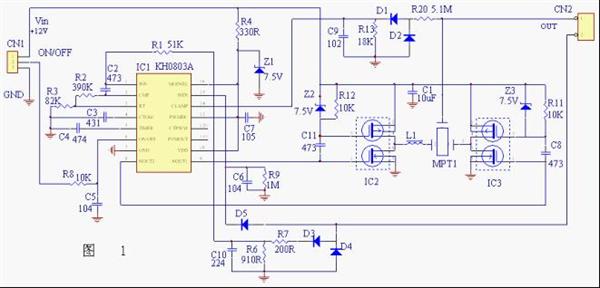

图1是一款交流输出模块的实用电路，可以驱动冷阴极灯管用于笔记本电脑液晶显示屏背光照明液晶电视等，图中采用了康鸿公司的多层压电变压器和专用集成电路KH0803A。
KH0803A的3\4脚连接的电阻\电容的数值是根据不同变压器设计的，改变其数值可以改变高频PWM控制器的工作频率，其频率应是压电变压器谐振频率的二倍。8、9脚输出固定频率的脉冲输出驱动由IC2、IC3组成的桥式功率放大器，压电变压器作为负载接在桥式功率放大器的对角线上，压电变压器的输出端CN2接的负载是冷阴极灯管。冷阴极灯管在高压脉冲激励下产生辉光放电内阻急剧下降，此时压电变压器输出电压也随着负载电阻的降低而下降，压电变压器输出的电压值随着冷阴极灯管长度不同大哟在400----600V变化。调整R6的阻值可以改变冷阴极灯管的亮度，一般Φ3mm灯管的电流为6ma时，亮度就可以了。IC2（IC3）是一个WOSFTS组件，其内部集成了一个P沟和N沟低内阻MOS管以及两个高速续流二极管，这里采用由IC2、IC3组成的桥式功率放大器除了能满足功率方面的要求外，还可以改善电源利用率和改善压电变压器的工作条件。
