使用SH7264的图形仪表板构想如图5所示，可了解外加部品很少。图6给出了使用SH7264仪表板的评估板。为使用户容易开发，公司提供仪表板评估软件、图像库、变换位图数据RGB输出的变换器等的软件。

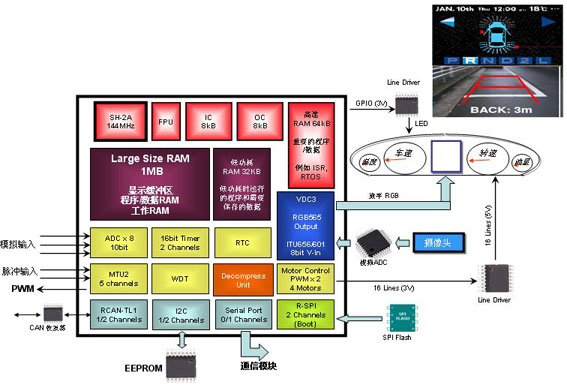

图5 SH7264图形仪表板构想

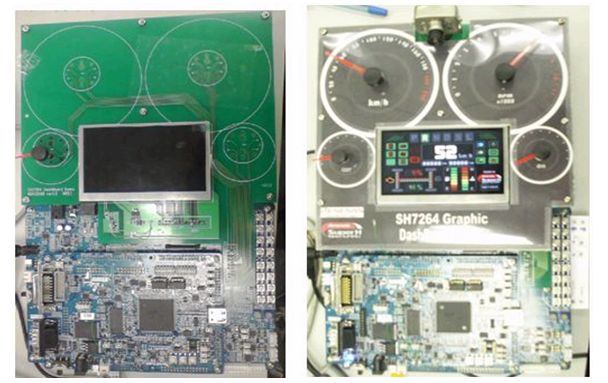

图6 SH7264评估板

没有仪表那样的可动部品，采用大型TFT-LCD显示一切的全图形显示板(如图7所示)，从去年起己开始配置在日本的部分高级车里。变更了行走模式的显示，加进了夜视摄像机的图像和导航画面等，再通过更替软件，即可实现最适当的显示，因而作为未来的导航设备受到特别关注。这种导航设备使用了瑞萨的32位微机SH7751R。SH7751R由240MHz的32位SH-4 CPU和内置多个外围电路的微机组成。新开发的仪表板将采用内置2个更高性能的533MHz、32位SH-4A CPU的SH7786。

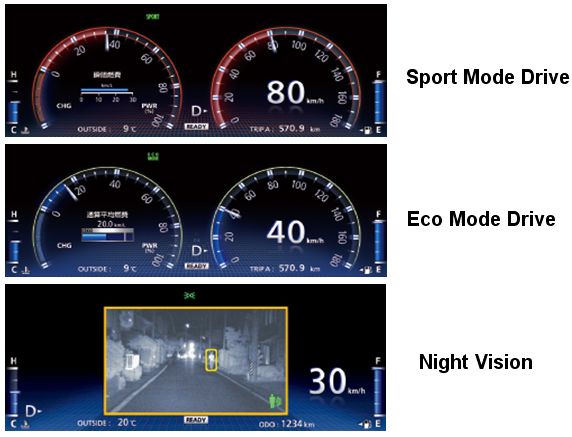

图7 全图形化仪表板
