图 4 外场试验环境

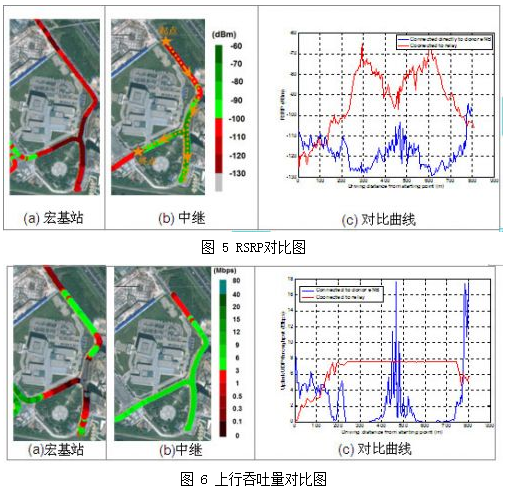

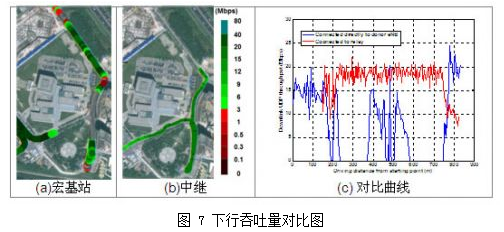

图 5，图 6和图 7分别给出了RSRP(Reference Signal Received Power)、上行吞吐量、下行吞吐量在有中继和没有中继情况下的对比结果。从测试结果可以看出，通过在宏基站覆盖边缘安装中继，在宏基站的阴影覆盖区，RSRP从-125 dBm提高为-70 dBm，上行吞吐量从0提高到接近8 Mbps，下行吞吐量从0提高到20 Mbps左右。图 5 - 图 7中(c)图的起点和终点位置如图 5(b)中所示。下行速率只能达到20 Mbps，原因是回传链路只能支持20 Mbps的速率，从而成为系统的瓶颈。

结果表明，在实际无线环境中的外场测试结果接近中继测试床的设计目标。部署TD-LTE中继能在实际无线环境中扩展网络覆盖，显著提高小区边缘用户的吞吐量。

结论

TD-LTE中继是一种扩展TD-LTE网络覆盖、提高小区边沿边缘用户吞吐量的经济有效的方案。爱立信中继测试床的成功开发，验证了在TD- LTE普通基站的基础上通过软件升级实现TD-LTE中继的可行性。联合外场试验结果表明，部署TD-LTE中继能够在很大程度上扩展传统TD-LTE宏基站的覆盖范围，并显著提高宏小区边缘用户的上下行吞吐量。中继是LTE版本10中定义的技术，但中继的引入不需要对LTE版本8的终端做任何修改，因此 LTE版本8的终端也能受益于中继的部署。

测试结果结果也说明，回传链路可能成为影响TD-LTE中继系统性能的瓶颈。因此，利用例如MIMO增强技术等先进技术实现更高效的无线回传，可以进一步提升中继节点给TD-LTE系统带来的增益。
