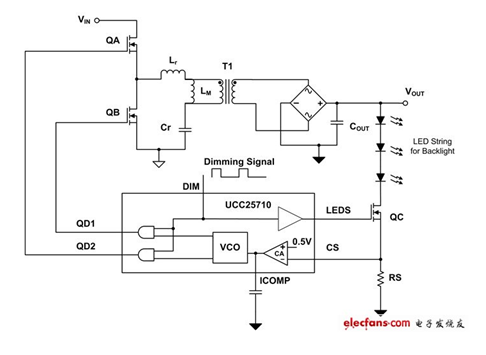

图 3 使用 PWM 亮度调节技术的 LLC 半桥 LED 驱动器。

这种技术利用一个控制 FET QC 的固定低频信号 (DIM)，它以逻辑方式添加至QA 和 QB FET 驱动。DIM 信号为高电平时，LED 背光灯串被控制在某个固定峰值电流 (VRS/RS)。一旦 DIM 变为低电平，QA、QB 和 QC 立即关闭。QA、QB 和 QC 关闭后，LED 二极管便停止导电，同时输出电容器 (COUT)存储能量，以备准时开始下一个 DIM 周期。更多详情，请参见图 4 所示波形。

                        图 4 PWM 亮度调节波形

通过调节 DIM 信号的占空比 (D) 实现对平均二极管电流 (ID) 的调节，从而控制 LED 的亮度。

尽管 LLC 谐振半桥从主级到次级为 LED 供电，但是负载 (RL) 到LLC传输函数 (M(f)) 依然恒定，即使 LED 的平均电流随占空比而变化。

使用固定 RL 且给定 Lr、Cr 和 LM 时，等效反射阻抗 (RE) 恒定，Q 保持不变。这时仅得到一条 M(f) 曲线，其随频率(请参见图 5)变化，而不受使用变量 RL 的传统 LED 亮度调节方法得到的多条曲线(请参见图 2)的影响。在设计中只处理一条 M(f) 曲线，让环路补偿和变压器选择变得更加简单，从而简化设计过程。另外，设置最小开关频率时还需要注意另一条曲线，以确保 ZVS 得到维持。这时，最小f设置为单 M(f) 曲线的峰值(请参见图 5)。

                 图 5 使用 PWM 亮度调节技术驱动 LED 的 M(f)

设计一个 LED 驱动用 LLC 谐振半桥转换器并不容易。传统 LLC的dc/dc 增益随负载变化会有较大范围的变化。我们需要对许多条增益曲线进行评估。这让环路补偿和变压器设计/选择变得更加复杂和混乱。要想简化设计过程，把 LLC 和 PWM 亮度调节技术组合使用是一种较为理想的选择。这是因为 LLC 在供能期间会承受固定负载 (RL)，但在亮度调节期间 LED 电流会出现变化。结果是，LLC 增益变化更小，从而让环路补偿和变压器选择/设计更加简单。
