图6 常见色环电感外形

　　例如，色环颜色分别为棕、灰、银、金的电感为1.8μH，误差为5％。

　　色环电感与色环电阻的外形相近，使用时要注意区分，通常色环电感外形以短粗居多，而色环电阻通常为细长。

　　1.4 数码表示法

　　数码表示法是用三位数字来表示电感量的方法，常用于贴片式电感上。常见电感的数码表示法如图7所示。

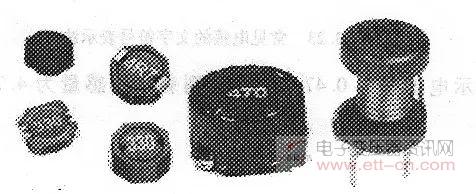

图7 常见电感的数码表示法

　　三位数字中，从左至右的第一、第二位为有效数字，第三位数字表示有效数字后面所加“0”的个数。注意：用这种方法读出的色环电感量，默认单位为微亨（μH）。如果电感量中有小数点，则用“R”表示，并占一位有效数字。

　　例如，标示为“330”的电感为33×100=33μH，标示为“4R7”的电感为4.7μH。
