英特尔在北京举办“精尖制造日”活动，本次活动可谓云集了英特尔制程、制造方面最权威的专家团，闭关修炼的英特尔终于秀出了它的10nm工艺。并笑称：“老虎不发威，你当我是病猫?”
　　这个让英特尔憋了许久的一招“绝技”到底有多牛叉?我们先回顾一下此次活动，英特尔给外界透露了哪些消息。
　　首先英特尔的执行副总裁兼制造、运营与销售集团总裁Stacy Smith表示，摩尔定律不会失效，且英特尔正在沿着该定律勤勤恳恳的向前推进着。不过，节点在进化的途中面临着时间越来越长的困境。这个难题怎么破解呢?

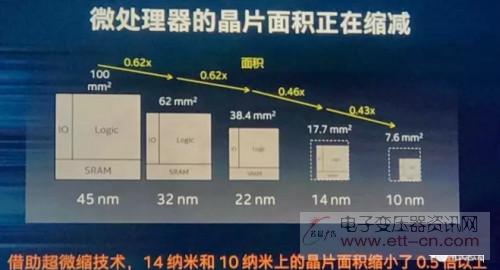

　　此时英特尔秀了一下“超微缩技术”，表示该技术让英特尔能够加速推进密度的提升，借助节点内优化，产品功能每年都可实现增强。具体优势可以见下图：

　　超微缩技术的使用，英特尔的14nm制程工艺更加优秀。虽然同为14nm，英特尔的芯片密度更高，性能更强。其它的10nm制程工艺，仅相当于英特尔14nm工艺制程的芯片密度。
　　Stacy Smith认为英特尔在14nm制程工艺上保持着大约三年的领先性。
　　(这句话咋这么耳熟呢?毕竟我们不止一次听到英特尔自夸自己的制程工艺比友商领先。这些友商又是谁呢?英特尔在活动上说：拥有领先逻辑晶圆厂的公司数量已经越来越少，众多公司已经被淘汰出局。目前在14-16nm节点只剩4家(英特尔、三星、台积电、格芯)，且仅有2家(英特尔、三星)有一体化的器件生产能力。)
　　随后，英特尔秀了一下业务实力，2016年全球晶圆代工收入为530亿美元，其中高端技术(28/20/16/14nm)代工收入2016年达到230亿美元。英特尔将致力22/14/10nm工艺节点的晶圆代工，发力高端市场。
　　最后，大戏登场——10nm 晶圆。

　　英特尔高级院士、技术与制造事业部制程架构与集成总监Mark Bohr负责介绍了相关细节。
　　一开始就表示，英特尔是首家做到22nm FinFET的公司，比竞争友商至少领先三年。
　　Mark Bohr说，14nm到10nm所花费的时间超过两年，但密度提升非常可观。晶体管密度每两年提高约一倍，10nm每平方毫米晶体管数量超过1亿个，而14nm每平方毫米晶体管数量只有不到4000万个。
　　Mark Bohr介绍了14nm超微缩相对于22nm超微缩的领先性，同时也介绍了10nm相对于14nm超微缩的技术差异。他说，22nm到14nm再到10nm，第三代FinFET晶体管有了极大的突破。10nm鳍片的高度较14nm提高25%，间距缩小25%，超强的微缩能力和全新特性将晶体管密度提升了2.7倍。
　　最后的最后，我们显然会看到与手机发布会一样的友商对比图。如下：

　　迟到英特尔为啥还这么自信?
　　虽说英特尔在会上表示自己是首家做到22nm FinFET的公司，且比友商技术至少领先三年。但好汉不提当年勇，22nm之后的江湖却又是另一场血雨腥风。
　　2014年英特尔推出了14nm工艺，之后仅一年不到的时间，三星也推出了自家的14nm工艺，随后台积电也推出了其16nm工艺。2015年下半年发布的苹果iPhone 6s所搭载的A9处理器就分别采用了三星的14nm工艺和台积电的16nm工艺。去年年底，三星和台积电又相继推出了自己的10nm工艺，这也比英特尔的10nm工艺早了将近一年的时间。
　　这就相当尴尬了……
　　曾经的江湖工艺排行第一把交椅的英特尔就这么凉了?显然，它不会坐以待毙。
　　在大伙都在议论纷纷时，英特尔高级院士Mark Bohr用半导体行业权威刊物《IEEE Spectrum》的撰文作出回应。关于自家10nm工艺，他表示在技术、成本方面都有巨大优势，10nm工艺的晶体管密度不但会超过现在的自家14nm，还会优于其他公司的10nm，也就是集成度更高，栅极间距将从14nm工艺的70nm缩小到54nm，逻辑单元则缩小46%，这比以往任何一代工艺进化都更激进。
　　这段话背后的意思很明显：友商在玩数字游戏!而我英特尔就是个“老实人”。
　　
　　数字游戏
　　摩尔：集成电路所包含的晶体管每18个月就会翻一番。
　　摩尔应该不会想到，自己的一句话成了一个定律且让世界级厂商为追求更小的数字而疯狂。
　　这个数字背后，指的是“线宽”，精确一点而言，就是金属氧化物半导体场效电晶体(MOSFET)的闸极长度(Gate Length)。
