详细分析正激变换器开关电源的电路图
[发布时间]：2016年3月30日 [来源]：开关电源 [点击率]：2035
【导读】： 正激变换器开关电源电路是在基本的buck型变换器基础上多了一个隔离变压器、一个二极管D2和一个由回收绕组和箝位二极管D1构成的复位电路。 　　正激变换器的工作模式为： 　　1、当Q1导...

　　正激变换器开关电源电路是在基本的buck型变换器基础上多了一个隔离变压器、一个二极管D2和一个由回收绕组和箝位二极管D1构成的复位电路。

　　正激变换器的工作模式为：

　　1、当Q1导通时，二极管D2，输入电网经变压器耦合向负载传输能量，此时，滤波电感L1储能；

　　2、当Q1截止时，二极管D2截止，电感L1中产生的感应电势使续流二极管D3导通，电感L1中储存的能量通过D3向负载释放。

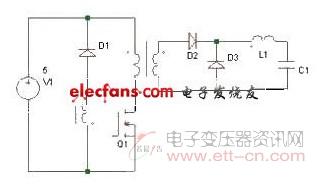

　　正激变换器开关电源电路如图1所示：

图1
