图3  开关电源差模干扰等效电路

　　3.1 无源补偿滤波技术

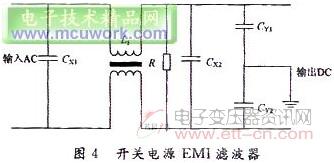

　　滤波是抑制传导干扰的一种很好的办法。在电源输入端接上滤波器，即可以抑制开关电源产生并向电网反馈的干扰，也可以抑制来自电网的噪声对电源本身的侵害。开关电源的工作频率一般在10～130 kHz，对开关电源产生的高频段EMI信号，只要选择相应的去耦电路或网络结构较为简单的EMI滤波器，就能达到理想的滤波效果。干扰抑制电路如图4所示，CX1和CX2叫做差模电容，L1叫做共模电感，CY1和CY2叫做共模电容。电阻R用于消除可能在滤波器中出现的静电积累。IEC-380安全技术条件标准的8.8部分指出，若CX＞0.1 μF则R=t／2.2C(t=1 s，C=2CX μF)。由这些集中参数元件构成无源低通网络，抑制开关电源产生的向电网反馈的传导干扰，同时抑制来自电网的噪声对开关电源本身的侵害，为了使通过滤波电容C流入地的漏电流维持在安全范围内，CX=0.1～0.2 μF ，CY的值一般适合取在0.1～0.33μF之间，不宜过大，相应的扼流线圈L应选大些，一般适合取在0.5μH～8 mH之间，这样既符合安全要求，又能抑制电磁干扰。
　　共模电感L1是在同一个磁环上由绕向相反、匝数相同的两个绕组构成。使滤波器接入电路后，两只线圈内电流产生的磁通在磁环内相互抵消，不会使磁环达到磁饱和状态，从而使两只线圈的电感值保持不变。通常使用环形磁芯，漏磁小，效率高。但是绕线困难，如磁环的材料不可能做到绝对均匀，两个线圈的绕制也不可能完全对称等，使得两个绕组的电感量是不相等的，于是，形成差模电感。所以，一般电路中不必再设置独立的差模电感了。共模电感的差值电感与电容CX1及CX2构成了一个Ⅱ型滤波器。这种滤波器对差模干扰有较好的衰减。除了共模电感以外，图4中的电容CY1及CY2也是用来滤除共模干扰的。共模滤波的衰减在低频时主要由电感器起作用，而在高频时大部分由电容CY1及CY2起作用。电容CY的选择要根据实际情况来定，由于电容CY接于电源线和地线之间，承受的电压比较高，所以，需要有高耐压、低漏电流特性。

图4  开关电源EMI滤波器

　　使用LC滤波电路，可根据公式计算电路的谐振频率，调整电感、电容，使谐振频率与干扰频率相近或接近干扰频率的中心频率。对频率很高的电磁干扰，可以使用三端电容或穿心电容进行滤波。

　　3.2 屏蔽技术
　　屏蔽是抑制开关电源辐射干扰的有效方法。一般分为两类：一类是静电屏蔽，主要用于防止静电场和恒定磁场的影响；另一类是电磁屏蔽，主要用于防止交变电场，交变磁场以及交变电磁场的影响。可以用导电性能良好的材料对电场进行屏蔽，用磁导率高的材料对磁场进行屏蔽。实际应用中，主要是应用于隔离变压器。变压器绕组间的交叉耦合电容为共模噪声流过整个系统提供了通路。这一交叉耦合电容可以在变压器结构中采用法拉第屏蔽(Faraday shield)来减小。法拉第屏蔽简单来说就是用铜箔或铝箔包绕在原方和副方绕组之间形成一个静电屏蔽层隔离区并接地，以减小交叉耦合电容。

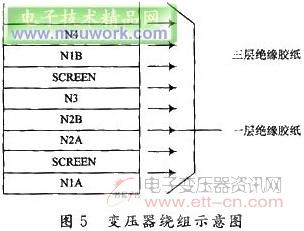

　　图5为变压器原边绕组和副边绕组。其中N1A，N1B是原边绕组，分两次绕；N2A，N2B是副边绕组；N3，N4分别是辅助绕组；SCREEN为铜箔屏蔽。安规上一般要求散热器接地，那么开关管漏极与散热器之间的寄生电容就为共模噪声提供了通路，可以在
　　漏极和散热器之间加一铜箔或铝箔并接地以减小此寄生电容。采用磁屏蔽效果比较好的铁氧体磁芯如PQ型或者P型来制作变压器可以很大程度上减小变压器漏磁从而减小原副方绕组漏感，有效抑制了EMI的传播。

图5  变压器绕组示意图

　　4 结 语
　　随着开关电源不断向高频化发展，其抗干扰问题显得越发重要。在开发和设计开关电源中，如何有效抑制开关电源的电磁干扰，同时提高开关电源本身对电磁干扰的抗干扰能力是一个重要课题。几种抗干扰措施既相互独立又相互联系，必须同时采用多种措施才能达到良好的抗干扰效果。
