式中：i1m为变压器初级线圈的最大电流值(单位：A)。可以算得变压器初级绕组的电感量L0应该达到4．8 mH。若该电感量取得再大一些也可以，只是反激励能量会减小，要更多地依靠正激励输出。
　　对于变压器初级绕组的匝数．按照40 W输出功率的要求，变压器可以采用E128锰锌铁氧体磁芯，其平均磁路长度为56 mm，中心磁芯截面积Ae1为77 mm2。这一规格的变压器为了避免磁芯出现磁饱和，初级绕组的最少匝数为：

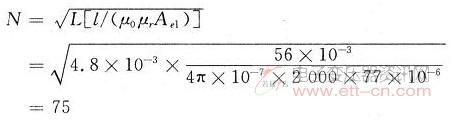

　　Bmax是变压器磁芯允许的最大磁感应强度。为了达到4．8 mH电量的初级绕组匝数：

　　显然，绕制75匝磁路闭合时已接近磁饱和状态。为了可靠起见，增加初级绕组匝数，控制在80～100匝间，这里取为100匝。同时，在磁路中设置气隙以增加磁路磁阻Rm。气隙厚度通常根据实际测试情况确定。这类单极性激励电路将变压器输出绕组设计成不对称结构。根据输出20 V输出电压的限制，输出绕组n4反激电压定为21 V，变比n=200：21=9．5。反激励输出绕组n4的匝数根据变压比可确定为各11匝；输出绕组n3正激电压定为20／0．4=50 V。正激励输出绕组n3的匝数为100x 50／300=16匝；反馈电压采用反激励输出，以稳定输出电压值。按照200：15计算，绕组的匝数为8匝。按照以上这些参数，合理绕制变压器。

　　2．2 确定第一级滤波电感参数

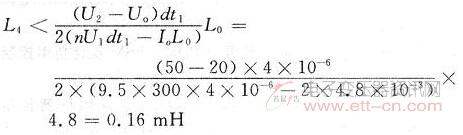

　　第一滤波电感的电感量确定原则是：在变压器的正激励期间，滤波电感中形成的励磁电流i4足以维持变压器雄姿磁芯中励磁的需要。如果是大电流输出，按连续滤波考虑，L4的电感量取值为：

　　式中：n是变压器的反激匝比，在此为9．5；U1是原边正激励电压；U2是副边正激励电压；U0是电源输出的直流电压。如果是小电流输出，按断续滤波考虑，L4的电感量为：

　　考虑不同输出电流均能符合续流要求，第一滤波电感L4的电感量可以取为45μH，这一电感量不能取得过小。

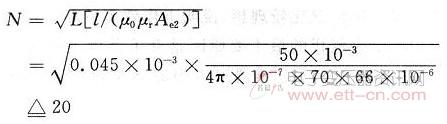

　　滤波器磁芯的材料一般采用粉芯磁环，它比铁氧体磁芯的储能值大。若选用φ22铁粉芯磁环，其平均磁路长度为50 mm，磁芯横截面积Ac2为6×11 mm2，相对磁导率为70。达到50μH的线圈匝数为：

　　滤波器不饱和最大工作电流与磁芯材料的关系为Imax=(BmaxAe2Rm／N)=(Bmaxl／μ0μτN)。由此算得允许的最大工作电流为16 A，远大于电源的实际输出电流，不会出现磁饱和，可以放心使用。该滤波实际在φ22铁粉芯磁环上绕26匝，实测为0．048 mH。

　　2．3 确定其他主要元件参数
　　第二级滤波电感器也采用同规格的铁粉芯磁环，在不出现磁饱和的条件下，电感量以大为好，一般要达到100μH以上。
　　滤波电容的容量在体积与成本许可的条件下，以大为好，一般取1 000μF左右。而且要将电解电容器与高速的CBB电容顺联合使用，以提高高频脉冲的滤波能力。
　　高频整流二极管应采用快恢复管或者肖特基管，否则，开关噪声还是难以消除。各二极管的最大整流电流值在2 A以上，反向耐压参数在80 V以上。为了降低共模传导和辐射骚扰，开关电源在装配时应该保证高频交流信号共地结构，采取有效的电磁屏蔽等措施。
