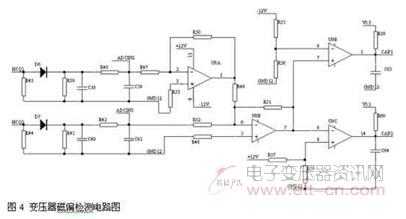

图4 变压器磁偏检测电路图
2.3数据采样及滤波
为了确保控制板与系统主电路的信号隔离，数据采样电路上采用与霍尔电压传感器和霍尔电流传感器接口，确保采样输入电路的信号与采样输出信号的完全隔离。
TMS320LF2407A芯片内部集成了10位精度的带内置采样/保持的模数转换模块（ADC）。根据系统的技术要求，10位ADC的精度可以满足电压的分辨率、电流的分辨率的控制要求，因此本文直接利用控制芯片内部集成的ADC，就可满足控制精度。另外，该10位ADC是高速ADC, 最小转换时间可达到500 ns，也满足控制对采样周期要求。
为了提高ADC数字采样的精度，减少软件滤波的工作量，设计了低通滤波器对电压和电流的信号进行处理，以消除高频信号的干扰和更好的消除线路以及空间的干扰。
2.4保护功能
电源运行过程中，可能会发生一些异常状态，如全桥电路出现直通使得原边母线短路；副边负载短路或者过流、散热器过热等等，需要在控制中加以保护。
在本文设计中，利用了DSP 功率保护引脚PDPINT的功能对异常状态进行检测并能够做到及时恰当处理，做到系统的安全可靠运行。
保护电路采用窗口比较电路，分别检测功率开关管的过流信号，输出的短路信号和散热器的过热信号。设定保护的阀值，一旦出现任何异常，就可以立刻将保护信号 送入DSP 功率保护引脚PDPINT或者外部中断信号IOPE-2，通知控制系统并采取相应的措施：对于原边的短路以及副边的短路采用不可恢复的保护方式，立刻关闭 PWM驱动信号，切断电源的输入，以防止其它更严重的危险发生；对于散热器过热等可恢复的保护信号，则暂时关闭PWM输出，等状态恢复后再重新恢复工作。
