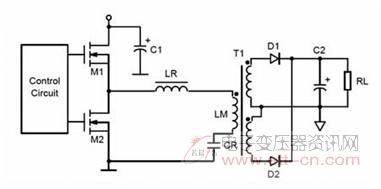

图2 基本的LLC半桥功率段

　　随着屏幕面积增加，24Vdc输入端所要求的功率持续增加，直至不能再应用反激拓扑结构的开关电源。这样一来，多种支持更高功率的拓扑结构，包括半桥双单感加单电容(HB LLC)拓扑结构等已被考虑用于紧凑的空间上，实现高能效而且产生极低的电磁干扰(EMI)。这种拓扑结构被视作串行谐振转换器。如图2所示，其中的LLC指的是电感-电感-电容配置。第一个电感与代表第二个电感的变压器串联，而电容位于变压器的输出。这种方法背后的基本概念是半桥场效应管(FET)由50%占空比的波形驱动，而功率通过改变频率来调节。通常情况下，这样设计使开关频率高于电路的谐振频率。在那个区域，电流以开关来对电压进行延迟，并在零电压开关(ZVS)区域导通开关，这实际上消除了电容开关损耗；而且由于这是谐振模式拓扑结构，它在极宽的功率范围内都有很高的能效。

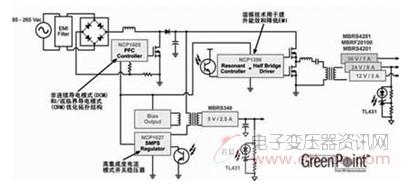

图3 完整的220 W液晶电视电源功能框图

　　图3显示基于半桥LLC的完整电源的例子。在这个示例中，半桥LLC段产生多路输出。这设计是安森美半导体开发的Greenpoint参考设计系列的组成部分，展示不同应用高能效电源拓扑结构。在这个示例中，在115和230 Vac主电源下，覆盖90～220W功率范围的这电源都有着高于88%的总体能效。
　　除了在宽广功率范围内实现较高的总体能效，这电源还设计为低高度，最高度仅为25mm。对于平板电视而言，电源高度非常重要，因为它是电视机总厚度的一个主要影响因素。业界对于设计可以方便地挂装在墙上的极薄平板电视的兴趣与日俱增。随着电视机壳体减小，且经过电源的气流可能会有更多限制，纤薄轻颖的平板电视趋势为电源设计提出了进一步的挑战。
　　随着大屏幕平板电视的增长，设计需要更高能效的高密度电源的挑战推动着电源设计人员采纳创新的电源架构。半桥谐振LLC能够实现平板电视所需要的能效和空间目标，同时还为价格敏感的消费电子产品提供高性价比的解决方案。此外，随着新的工作功率标准不断涌现而且消费者意识到转向大屏幕所需要付出的能源成本，越来越多的注意力放在高能效解决方案方面。这不仅涉及转向更高能效的电源解决方案，还涉及到LCD面板。
