6. 输出整流滤波电路
　　D9、D10、C13、C14、C15是输出端的整流滤波电路，这部分电路属于高频滤波部分。
　　D9、D10为肖特基二极管，具有高频快恢复开关二极管的特性，而且具有正向管压降低，开关速度快、截止时反向漏电流小，有利于提高电源的效率，其反向恢复时间短，有利于减少高频噪声。

　　二、制版设计
　　首先绘制原理图，这里使用的是protel d x p2004软件。在SCH界面中输入元器件参数，然后建立原理电路网络表，在PCB界面中载入原理电路网络表，再建立设计参数，最后进行元件手工布局和手工布线。
　　1. PCB板大小设定
　　PCB尺寸过大时，印制线路长，阻抗增加，抗噪能力下降，成本也增加，过小则散热不好，且临近线条细，易受干扰。在此采用外形为矩形，长宽比例为3:2，长宽为0.150.10m的板材。

　　2. 元器件布局
　　以每个功能的核心元件为中心，围绕它进行布局。在这里电源输入级、功率变换、电源输出级、PWM控制单元来布线，元件均匀、整齐、紧凑排列，按照电路流程安排各个功能电路单元位置，使得布局便于信号流通，并使信号尽量保持一致方向。另外电路中元器件尽量达到平行排列，方便后面焊接工作。

　　3. 元器件位置考虑
　　从电源的整体可靠性的角度考虑，电解电容是电源电路中重要的元件，该元件受温度的影响大，要远离发热的功率开关管器件。
　　PWM控制器芯片UC3842的位置远离了开关变压器的次级和AC电网输入端，因为功率开关变换器既是电源中的发热源，又是高频辐射源。PCB图如图2所示。

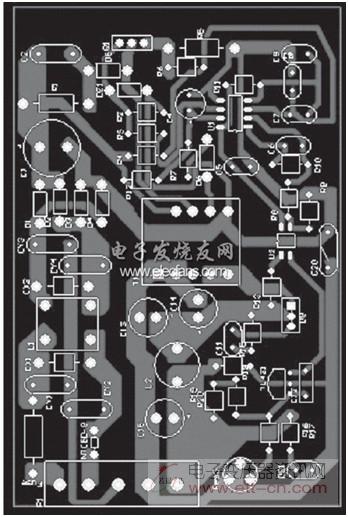

图2 PCB图
