分析基于StackFET技术的三相输入3W开关电源硬件电路图
[发布时间]：2015年8月18日 [来源]：开关电源 [点击率]：1739
【导读】： 下图是采用StackFET技术的三相输入3W 开关电源硬件电路图　　该电路的工作方式如下：电路的输入端电流可以来自三相三线或四线系统，甚至来自单相系统。三相整流器由二极管 D1-D8 构成。电阻 ...

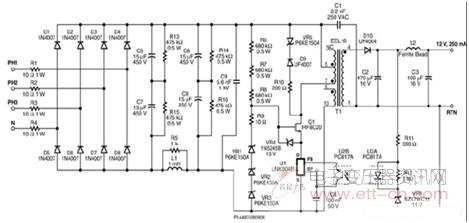

    下图是采用StackFET技术的三相输入3W 开关电源硬件电路图
　　该电路的工作方式如下：电路的输入端电流可以来自三相三线或四线系统，甚至来自单相系统。三相整流器由二极管 D1-D8 构成。电阻 R1-R4 可以提供浪涌电流限制。如果使用可熔电阻，这些电阻便可在故障期间安全断开，无需单独配备保险丝。pi 滤波器由 C5、C6、C7、C8 和 L1 构成，可以过滤整流直流电压。

  三相输入3W 开关电源硬件电路图
