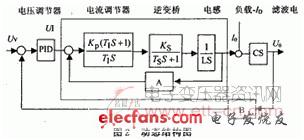

图2

　　根据动态结构图，设计出调节器的参数，可以得到优异的静、动态性能。

　　4 均流措施

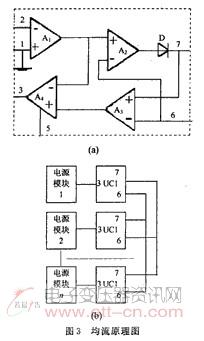

　　用户要求直流电源系统输出的电流各不相同。对于大电流系统，往往采用较小电流的电源模块并联集成，这就要求电源模块并联工作时能够很好地均流。目前，均流方法的发展方向是自主均流，自主均流的原理如图3（a）所示，2脚为电流取样输入端，经过A1放大后输出给A2同相放大，A2输出的7脚正是均流母线的正端，如果当并联的所有电源模块的均流母线正端接在一起、负（6脚）端全部接地时，如图3（b）所示，那么均流母线正端的电压值反映的是并联各模块中的电流最大值。由于二极管的单向导电性，只有电流最大的模块中的二极管才导通。正常情况下，各模块分配的电流是均衡的。如果负载等外界因素发生变化使各模块分配的电流不均衡，那么，总有一个模块的电流最大，自动成为主模块，其他模块成为从模块，通过图3（a）的A3，A4放大器输出端3脚的电压值，改变各自模块PWM控制信号宽度，跟踪主模块的电流基准，以达到与主模块均流的目的。UC3902是较好的均流器件，图3（a）的管脚与UC3902一致。在使用中需要注意的是第5脚要接电阻、电容到控制地，而且电阻阻值较小，电容值较大。目的是为了使均流调节慢于电压环、电流环的调节，否则，可能导致电源系统不稳定。

图3

　　5 实验结果及结论
　　通过对3台20A／200V和1台30A／220V电源的测试，其性能如表1所示。

表1

　　从性能指标及测试结果可以看出，整个电源的各项指标都达到了很高的水准，说明设计是合理的、先进的。
