受功率因数的影响，要想准确测量交流电源的总功率非常困难。在交流电路中，功率因数被定义为?，它等于电压与电流之间相位差的余弦，在数值上等于有功功率P与视在功率S的比值，即?=cosφ=P/S。
　　在隔离式交流开关电源中，输入滤波电容C1是导致输入电流为非正弦波的原因。这就需要对功率因数做重新定义。对于带输入滤波电容的变换器，功率因数被定义为 ?=P1/S。其中，P1为实际功率，它等于负载功率与电源内部功耗的总和；视在功率S则等于输入电流有效值与输入电压有效值的乘积。因此，计算功率因数的公式变为?=P1/UIII。其中，UI和II均为有效值。单相交流电源的功率因数典型值约０.６，三相电源功率因数约为０.９。由于功率因数的降低，对给定的实际功率而言，交流电网必须增加所提供的输入电流有效值。
　　测量隔离式交流开关电源输入功率的一种简便方法如图1所示。它是借助于整流桥和输入滤波电容，获得未经稳压的直流电压，以便测量隔离式交流开关电源的实际功率。由于是在输入整流桥和输入滤波电容的后面测量输入功率的，从C1流出的电流很接近于直流，因此很容易用直流电流表来测量电流的平均值。UI可用数字电压表测量。隔离式交流开关电源的总功率就等于C1所提供的功率（UIIDC）与整流桥功耗（PQ）之和，有关系式PI＝UIIDC＋PＱ。由于整流桥功耗所占比例很小，一般可忽略不计。

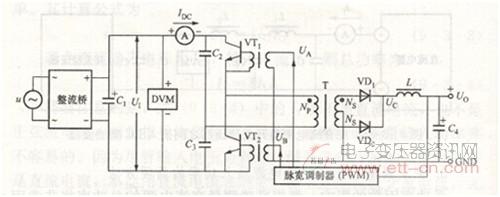

图1  测量隔离式交流开关电源输入功率的一种简便方法
