3. 洗衣机及烘干机
　　洗衣机要求采用电机来驱动筒、水泵以及各种泵，烘干机需要电机来驱动筒及鼓风机。

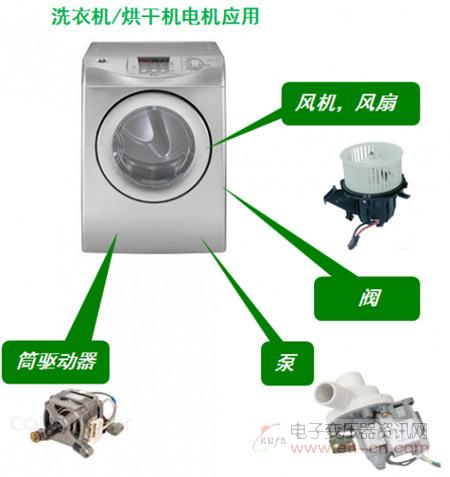

图7. 洗衣机/烘干机中的电机应用。

　　1) 筒驱动
　　在洗衣机内部，筒驱动器是最大的电机，通常电流在10A范围。安森美半导体用于3相BLDC电机驱动器的IPM是用于筒驱动的最先进产品系列，符合高能效、安静驱动、极佳散热、强固及可靠工作等要求。这些IPM包括单分流电阻型的STK551U362A-E(10A)、STK531U369A-E(10A)和STK531U394A-E(15A)以及三分流电阻型的STK554U362A-E(10A)和STK534U342C-E(5A)。

　　2) 供水及排水泵
　　供水及排水泵要求高能效及变速驱动等关键特性。安森美半导体的LB11920和LB1975采用直接PWM控制，提供高能效，用于这类三相BLDC电机驱动应用。这些器件的PWM占空比能够采用IC输入来控制，适合从9.5V至30V的宽工作电压范围。

　　3) 阻尼器
　　洗衣及烘干机应用中，阻尼器上要有一个电机来控制烘干机的气流。此阻尼器的关键要求跟电冰箱阻尼器相同，推荐使用LB1948MC、LB1909MC、LV8548MC和LV8549MC等高能效电机驱动器IC。以LB1948MC为例，这器件易于设计，待机电流几乎为零。

　　4) 直流风扇
　　洗衣及烘干机中的鼓风机跟空调应用类似，建议使用LV8136V。这是一款PWM系统预驱动器IC，用于驱动3相无刷直流电机。由于采用PWM驱动，这IC提供优化的能效及低噪声。

　　总结：
　　安森美半导体积极推动高能效创新，提供应用于家电的完整方案，包括电源、电机驱动、用户接口、通信、测量等。本文重点介绍了安森美半导体应用于电冰箱、空调、烘干及洗衣机等家电的电机驱动及控制器以及高集成度的智能功率模块(IPM)方案，帮助设计人员针对具体应用选择适合的产品，设计出高能效、高可靠性及静音工作的家电。
