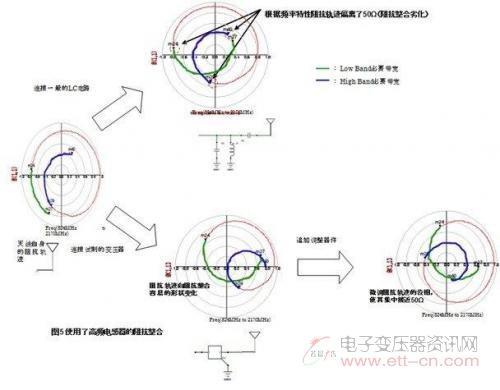

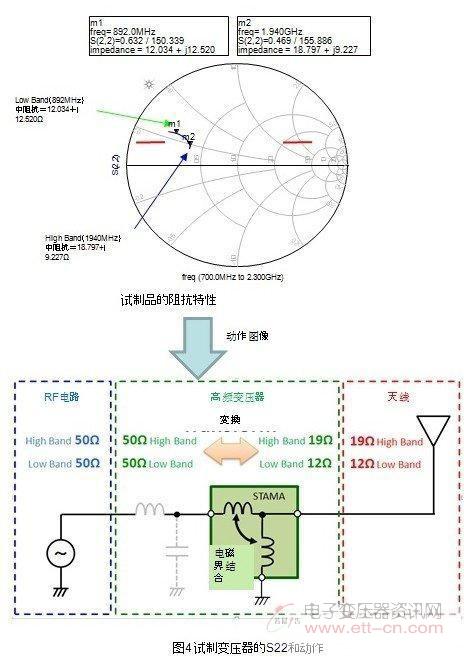

将普通的LC电路跟天线连接，根据频率特性的不同在广带宽情况下阻抗整合会变得困难。针对该情况，将本次试制的高频变压器跟天线连接，lowband 和 highband都转换成了最合适的阻抗。也就是说，工匠图上的阻抗轨迹有可能变化成阻抗整合容易的形状。之后通过外部的调节元件将阻抗轨迹的相位进行微 调，有可能非常容易的就集中在50Ω附近了。（图5）

　　在将这种高频变压器进行通信终端实装的时候，有什么优点，安装跟不安装的环境下对天线特性进行比较和评价。

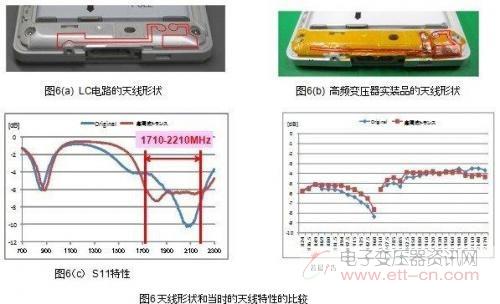

使用市场上的夏普智能手机「ISW16SH」型号，在LC电路中进行阻抗整合时的特性，使用试制高频变压器进行阻抗整合时的特性，两者进行比较跟评价。（图6）

　　ISW16SH机型在天线部分正下方有USB接口，在严格的条件下通过跟该接口连接对天线的电场进行评价。
　　结果显示，lowband情况下LC电路和高频变压器都不可能达到「S11《-6dB」（反射损耗1.2dB）。而highband情况下，达到 「S11《-6dB」范围的，如果使用LC电路的话是300MHz，而使用高频变压器的话则是500MHz，达到了66%的改善效果。（图 6（c））。此外，LC电路和高频变压器中天线的综合特性显示「TotalEfficiency」，lowband的高频侧也得到了0.6dB的改善效 果。（图6（d））。这种改善效果正是由于带宽的广带宽化和I.L.得到了改善。

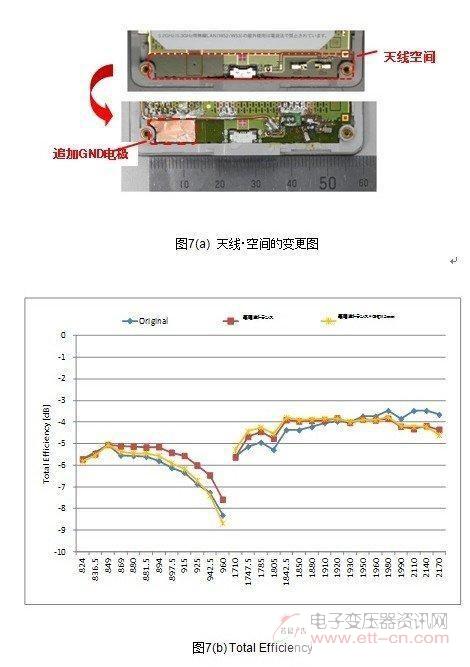

　　接下来将针对天线小型化的有效性进行检测。一般来说天线具有改善接地距离的特性。但是，天线占据空间（排除了GND领域）很大的话天线以外的元器件安 装空间就会受压迫。天线小型化和缩小天线空间迫在眉睫。当天线空间的一部分被GND占据，对这时候的天线特性的变化进行评价。天线空间的宽度为52mm， 其中 13mm被GND占据，lowband的特性劣化，变成了跟LC电路等同的TotalEfficiency（图7（b））。这就意味着实际上天线空间的面 积可减少25%。

　　综上所述，可证明本次试制的高频变压器跟普通的LC电路相比可以改变天线的特性。高频变压器的变压比适应了天线的lowband和highband阻抗的实体，即使是在全频带范围内，可以说也能够获得稳定的阻抗整合的特性。
　　我们会将本次开发的设备产品化。此设备将被视为继电感器和电容器之后“第三的阻抗整合器件”而被活用。此设备是使用了变压器的被动元器件。像电感器和 电容器一样，不像使用了转换开关等能动器件一样有竞争力，但它亲和性很高。它对应携带终端的多功能化，而天线今后必定是会进化的，我们坚信该设备今后必将 为此进化作出贡献。
