磁流量计通过检测流经磁场的流体的速度来测量导电流体的体积流率。磁流量计系统典型地包括流量管装置和变送器装置。流量管装置垂直或水平地安装在过程管线中，并且包括管道部分、线圈部分和电极。线圈位于管道横截面的相对侧。由来自变送器的线圈驱动电流来供电的线圈沿着管道的横截面产生磁场。两个电极沿着垂直于磁场的线彼此横跨在管道上。流经管道的流体是导电的。由于导体移动经过磁场，在流体中产生电势或电动势(EMF)，其中可以在两个电极之间检测到该电势或电动势。因此，操作基于法拉第电磁感应定律。
　　
　　过程流体泄漏到线圈隔室中可以对磁流量计中的线圈造成危害。这会引起线圈和电接地之间的电路径。包括老化或组件疲劳在内的其他原因也会造成线圈与电接地之间的电路径。电接地路径导致施加到线圈的驱动信号减小，这是由于线圈驱动信号的一部分流向了电接地。这会导致所施加的EMF减小，以及导致来自感测电极的输出的相应减小。这会导致不精确的流量测量。线圈驱动信号的损失典型地不能通过简单地测量线圈驱动电流而检测到。这是因为线圈驱动控制电路的输出在设定的电流水平下是固定的，而与至接地的任何电流泄漏无关。
　　
　　创意无极限，仪表大发明。针对上述情况，为克服现有技术之缺陷，今天【仪表大发明】为大家介绍一个获国家授权的发明专利——采用线圈接地路径检测的磁流量计。
　　
　　此磁流量计由美国罗斯蒙特公司发明，于2014年7月30日获授权公告。此磁流量计包括：流量管，被布置为接收过程流体的流量；以及流量管接近的线圈，所述线圈被布置为向过程流体施加电场。感测电极被布置为响应于所施加的电场来感测流量管中的电压电势。所感测的电压表示经过流量管的过程流体的流率。诊断电路提供与线圈和电接地之间的电路径有关的输出。
　　

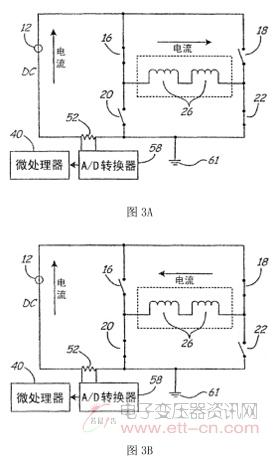

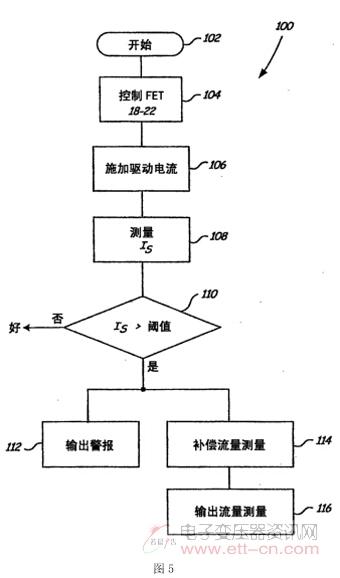

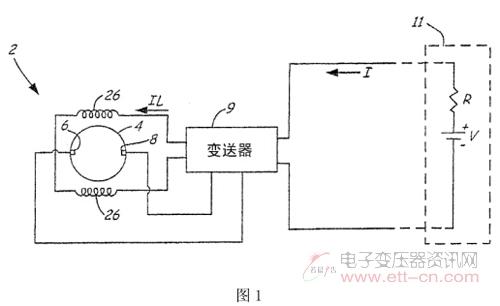

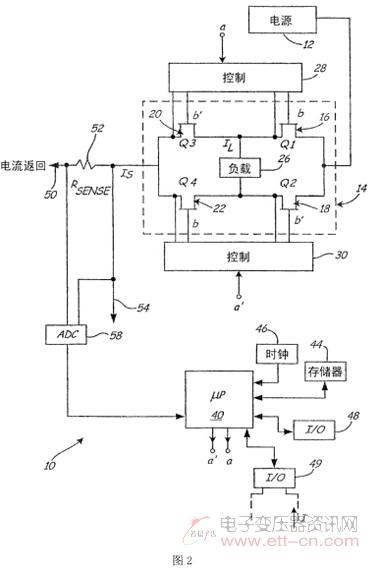

　　附图说明：图1是双线通信回路中的磁流量计的框图；图2是示出了用于磁流量计的桥式脉冲控制电流驱动器的示意图；图3A是示出了在一个配置中耦合至线圈的驱动电路的简化图；图3B是示出了在第二配置中耦合至线圈的驱动电路的简化图；图4是示出了至接地电阻的线圈的测量的简化图；图5是示出了本发明的示例步骤的简化框图。
