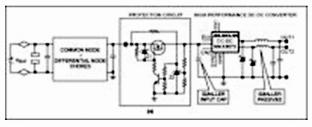

图5a. 输入限幅电路(保护电路)采用了一个p沟道MOSFET。

    另一方案是使用NPN晶体管，NPN管的基极电压嵌位在VZ3, 将发射极电压调整在(VZ3 - VBE)。这个方案成本较低，但VBE压降产生一定的损耗：PLOSS = IIN x VBE。另外，VBE压降也增加对电池最小工作电压的要求，尤其是在冷启动情况(图5b)。第三个方案是使用n沟道MOSFET，n沟道MOSFET的选择范围较广，而且便宜，可以作为隔离元件使用。其栅极驱动比较复杂，要求VG高于源极电压。

图5b. 输入限幅电路(保护电路)采用了一个NPN晶体管。

图5c. 输入限幅电路(保护电路)采用了一个n沟道MOSFET。

图 6. MAX5073 2MHz buck转换器配合MAX6398保护开关的典型电路，该设计具有高性能以及较高的抗干扰能力。

    图5c给出了一个使用n沟道MOSFET开关的隔离电路，甩负载情况下，当VBAT电压超过设置门限时，MOSFET完全关闭。随后，只要VBAT电压高于设置门限，MOSFET将一直保持关闭状态。过压保护控制器MAX6398可以汽车过压(如甩负载或双电池供电)时，控制n沟道MOSFET，保护高性能电源，图6给出了方案的原理框图。图7至图9给出了实验室和实际工作环境下的噪声抑制测试结果，所采用的是n沟道MOSFET瞬态保护电路。

图7. MAX5073双buck转换器的输入纹波、开关波形测试结果，转换器分别工作在2.2MHz开关频率，输入电容纹波的的频率为4.4MHz(CH1=第2路时钟源;CH=第1路时钟源;CH3=输入电容纹波;CH4=时钟输出)。

图8A和8B. 脉冲(80V，120ms，OEM#5)作用在保护器的输入， MAX5073连接在保护器的输出，监测转换器的第1路和第2路输出。

    图8中波形为图6所示保护器输出和两路转换器输出的响应特性，时间刻度分别为1s/cm (A)和1ms/cm (B)。(CH1 = VBAT; CH2 = VPROT; CH3 = 第1路输出; CH4 = 第2路输出)。
