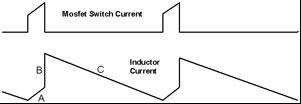

图3 抽头式电感的电流波形

局限及实际考虑
当输入至输出电压差减少时，升流的好处将会消失。再从另一角度看电流升流关系，由Iboost=(N+1)/[(N×Vout/Vindc)]+1可知，当输出电压Vout接近输入电压Vin时，分母变成N+1，整个算式的值减小。在输入电压极高时，这个算式的值接近N+1，因而在某个合适的点对电感进行抽头，就能够有效地将输出电流升流。这个关系等式说明了峰值电流升流效应，但由于电感的集成效应，实际输出电流增加会是电流波形的加权平均。

由于绕组两段之间泄漏电感的负面影响，抽头在电感的位置及如何获得抽头节点也很重要。抽头应使用多线并绕组(multifilar winding)技术，这种技术能实现对称及交错的绕组，降低泄漏电感。对于图2中的电感L2来说，线圈应当采用平面绕组(flat winding)制造(没有绞合)，四个绕组同时绕(四线并绕组，“四条线并列”)，然后以串行辅助方式连接四个绕组(一个绕组的“结束”顺接下一个绕组的“开始”)。第三段至第四段的连接成为续流二极管的抽头。这种绕组技术确保所有绕组具有对称的磁通量“沉浸”，而泄漏电感极小。对于较低输入电压而言，绕组配置可以采用双线绕组来实现，这时(电感)仅有两个绕组，抽头位于中间点，而两个绕组在这个中间点以串联相加形式连接。在这种情况下，上述关系等式中的N变为1，因为绕组拥有相等的匝数。一个好方法是选择一种将扩展的占空比D’置于0.2和0.5之间某处的配置。如果使用传统降压转换器，D大于0.25，那么抽头式电感方法将可能没有好处。实践显示，对电感进行抽头使得N等于1、2或3(取决于输入至输出电压比)时常将会有满意的结果。
