解决方案

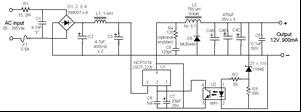

图2 离线降压稳压器采用抽头式电感和电流升流输出
只要做出修改，便能解决与低占空比相关的问题。从图2所示的抽头式电感降压转换器电路图可见，它还能提供更大的输出电流。从输出端将电感抽头在25%并在这个节点连接续流二极管，我们可将MOSFET新的占空比提高至接近D’=0.24或2.4μs，而输出电流可增加大约3倍至近1A。扩展后的占空比D’和峰值电流升流效应Iboost之间的关系如下。
D’=(N+1)/[N+(Vindc/Vout)]
其中，N是抽头任意端两个绕组的匝数比。在本例中，左端或抽头输入端的绕组拥有3倍于输出或抽头续流端绕组的匝数。峰值电流升流能力由下面的公式确定。
