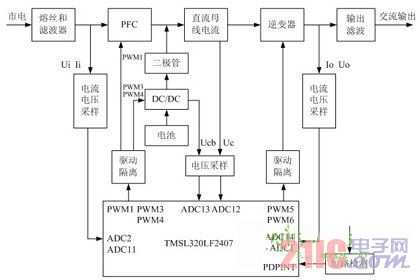

图1基于DSP控制的UPS原理框图

四、DSP控制的UPS关键电路结构

(1)UPS的功率校正电路

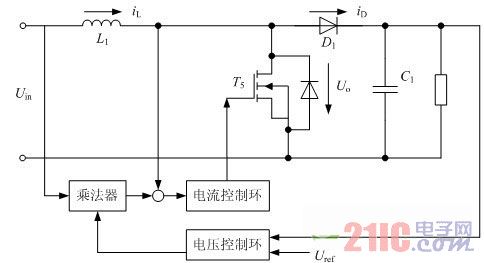

输入功率因数校正电路如图2所示主要由功率管T5、电感L1、二极管D1、电容C1组成。它为输入部分提供功率因数校正功能，并且提升电压至400V。

                      图2输入功率因数校正电路图

输入功率因数校正因数电路的工作原理，UPS市电通过功率因数校正模块，来进一步减少来自电网上的干扰，也同时使整个UPS系统的功率因和转换效率得到提高。功率校正模块是一个AC/DC变换器，它完成输入的整流，同时控制输入电流为正弦波，从而达到很高的输入功率因数。功率因数校正部分还必须保持直流电压恒定，不随输入的变化而改变。直流电压又在逆变部分变换成幅值、频率合适的交流电源。当UPS工作在蓄电池方式时，该直流电源经过DC/DC变换隔离后得到逆变部分所需的直流电压。

(2)正弦逆变电路结构

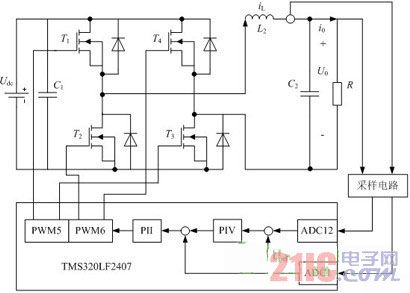

正弦逆变电路如图3所示主要是由电容C1，功率管T1、T2、T3、T4组成的逆变桥，电感L2，电容C2等组成。PFC模块的输出经由逆变部分能够产生负载所需的纯正弦波交流电压。

                       图3正弦逆变器电路图

数字UPS的正弦逆变器是时刻处于工作过程中，其工作原理是通过采样电路对逆变电路输出电压和电流进行采样，得到的采样信号输入到DSP中，对采样信号进行处理，依照一定的算法和程式来实现正弦逆变电路控制的功能。

(3)DC/DC电路结构

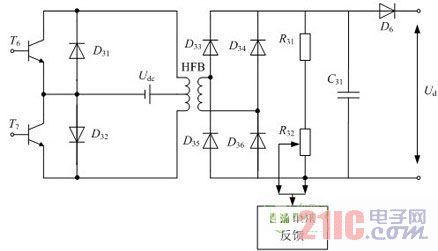

DC/DC电路的构成如图4所示，主要是由高频变压器、功率管T6、T7，整流二极管D33、D34、D35、D36，电容C31等组成。该部分采用直流电压环反馈控制，变换后的电压通过二极管D6与PFC的输出端相连。

                    图4DC/DC电路的结构图

由于电池电压比较低，逆变器对直流电压的利用率又不高，所以需要DC/DC电路来转换电池的电压。DC/DC的电路结构有很多，但是各有优缺点，最常用的就是推挽式直流变换电路这种电路的优点就是驱动电路简单，输出功率大。一般被功率要求比较高的负载选作直流变换电路。

(4)UPS其他结构功能

同时通过SCI和SPI来实现整台UPS的监控程序，通过SCI口和微机进行通信，实现远程监控是全数化UPS的重要结构功能。

一方面，在UPS运行时出现市电故障或停电时，UPS会利用上述通讯通道向由它供电的计算机网络传送因市电故障产生的报警信号。当长时间停电，而电池组的供电电压要低于临界放电电压时，计算机网络会在UPS电源发出自动关闭命令的驱动下，完成数据的保存和设备的保护。
