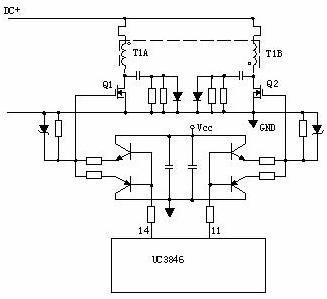

4、推挽式功率变换电路：

Q1和Q2将轮流导通。

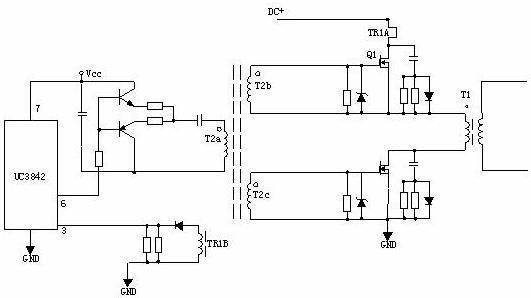

5、有驱动变压器的功率变换电路：

T2为驱动变压器，T1为开关变压器，TR1为电流环。


四、 输出整流滤波电路：

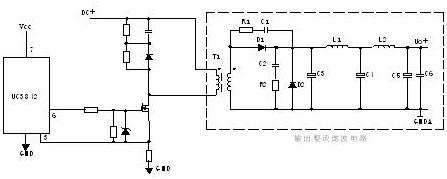

1、 正激式整流电路：

T1为开关变压器，其初极和次极的相位同相。D1为整流二极管，D2为续流二极管，R1、C1、R2、C2为削尖峰电路。L1为续流电感，C4、L2、C5组成π型滤波器。

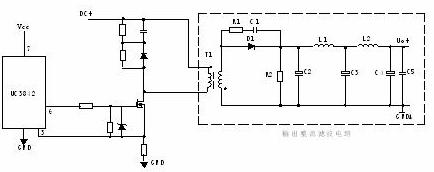

2、 反激式整流电路：

T1为开关变压器，其初极和次极的相位相反。D1为整流二极管，R1、C1为削尖峰电路。L1为续流电感，R2为假负载，C4、L2、C5组成π型滤波器。

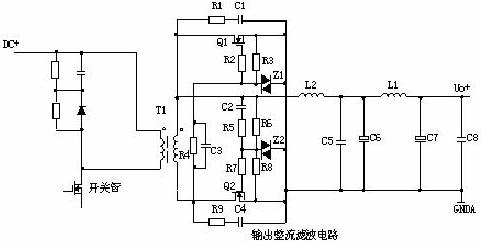

3、同步整流电路：

工作原理：当变压器次级上端为正时，电流经 C2、R5、R6、R7使Q2导通，电路构成回路，Q2 为整流管。Q1栅极由于处于反偏而截止。当变压器次级下端为正时，电流经C3、R4、R2使 Q1导通，Q1为续流管。Q2栅极由于处于反偏而截止。L2为续流电感，C6、L1、C7组成π 型滤波器。R1、C1、R9、C4为削尖峰电路。
