这两款电感有什么不同之处 一起来了解吧
[发布时间]:2020年12月2日 [来源]:谷景贴片电感研发 [点击率]:7555
【导读】: 共模电感在各位小伙伴们的生活起居中最普遍的便是计算机应用中,电子计算机内部的电脑主板上混合了各种各样高频电路、数字电路设计和模拟电路,它们工作的时候会造成很多高频率无线电波相互干扰,这就是EMI。...

  共模电感在各位小伙伴们的生活起居中最普遍的便是计算机应用中,电子计算机内部的电脑主板上混合了各种各样高频电路、数字电路设计和模拟电路,它们工作的时候会造成很多高频率无线电波相互干扰,这就是EMI。EMI还会通过电脑主板走线或外接电缆线向外发送,导致电磁辐射污染,不仅会危害别的的电子产品正常工作,还对身体有一定的危害。

  一、共模电感与差模电感

  共模电感和差模电感全是抗电磁干扰有效的电子元器件之一,广泛应用在各种各样滤波器、开关电源等商品,可是共模电感是用于抑制共模干扰的,而差模电感是用于抑制差模干扰,这两种电感全是较为关键的滤波电感。

  二、共模电感和差模电感鉴别

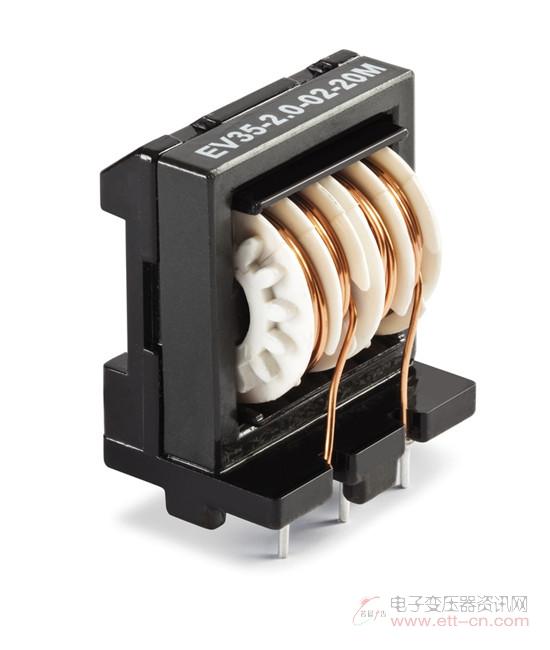

  尽管两种电感器全是滤波电感,可是它们的功效不一样也就决策了外型及其缠线方法会有所不同,针对共模电感,它是绕在同一铁芯上,而且两个绕阻的线圈直径和匝数一样,可是绕向方位反过来,一组线圈有两个脚位,所以共模电感会出现4个引脚;而差模电感也是绕在一个铁芯上而且只有一个线圈,所以它仅有两个引脚,所以各位小伙伴们可以从引脚总数来区别共模电感和差模电感。

  共模电感与差模电感的差别

  1、抗无线电波干扰需要用到的二种电感器:共模电感和差模电感。

  2、影响电磁场在线与线之间造成差模电流量,在负荷上造成干扰,这就是差模干扰;影响电磁场在线与地之间造成共模电流量,共模电流量在负荷上造成差模工作电压,造成干扰,这就是共模电感的地环路干扰。

  3、抑制共模干扰的滤波电感我们称之为共模电感。抑制差模干扰的滤波电感我们称之为差模电感。

  4、共模电感是绕在同一铁芯上的匝数相同、输电线直经相同、绕向反过来的两组线圈。而差模电感是绕在一个铁芯上的一个线圈。

  5、共模电感的特性是:因为同一铁芯上的两组线圈的绕向是反过来的,因此铁芯不害怕饱和状态的。销售市场上用的最多的是磁芯材料是高导铁氧体原材料。差模电感的特性是应用在大电流量的场所。因为一个铁芯上绕的一个线圈,当流到线圈的电流量变大时,线圈中的铁芯就会进入到饱和状态,所以销售市场上用的数最多的是铁芯原材料是金属粉心原材料。尤其是铁粉心原材料(因为它的价格很低)。
