磁环电感是怎样计算赋值的?

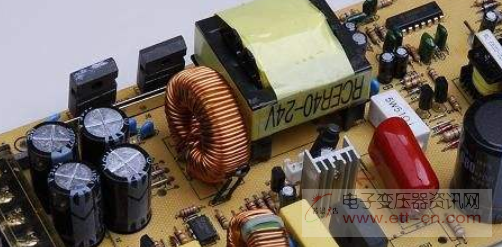

　　针对近现代的金属材料软磁磁粉芯绕线电感量的计算方法是L=(4×π×μ×N×N×A)/l，其中μ为导磁率，N为绕线匝数，A为合理磁截面，l为合理等效电路长短。

　　这种主要参数在你挑选磁芯的情况下生产商都是出示很多人觉得依据这一公式计算的便是最后的结果，可是真实绕线接电源后测到的电感量却跟推算出来的结果不一样，有一个重要的地区，那便是当电流增加的情况下，磁场强度扩大，电感量会减少，这一随磁场强度的增加(电流增加造成的)电感量减少沒有固定的公式计算，导致在设计过程中的不便，这个时候就只有看生产厂家出示的原材料的趋势图了;铁硅，铁硅铝，铁镍，纳米铁硅材料的磁粉芯分别的趋势图是不一样的，只能查询相对的电流造成的磁场强度在这时候相匹配能做到的电感量百分数。

　　计算后也要除企业呢

　　(4×π×μ×N×N×A)/l/10^3=※μH(4×π×μ×N×N×A)/l/10^6=※mH

　　公式计算中的磁导率，提议挑选具体的合理的磁导率!

　　不一样的磁场强度中，具体的磁导率也是不同的，而且绕线的疏密与线径的大小不一样的时候，测试方法也是不同的，电感值也是会有很大的差异。

　　在磁环上应用同一电缆线径漆包线绕制少量匝数，一种选用密绕，一种选用匀称疏绕，二者电感值差别有时候也在10%之上!

　　因此有时候磁芯厂商会在他的说明书中表明它的磁芯是在应用某一实际电缆线径、匝数和绕线方法下，选用某一检测标准所检测的。

　　共模电感的原理是啥?

　　为何共模电感可防EMI?要搞清楚这一点，大家必须从共模电感的构造分析。

　　共模电感的滤波电路，La和Lb便是共模电感电磁线圈。这两个电磁线圈绕在同一变压器铁芯上，线圈匝数和位置都同样。那样，当电源电路中的正常电流流过共模电感时，电流在同位置线圈电感的电感电磁线圈中造成反方向的电磁场而互相相抵，这时正常数据信号电流关键受线圈电阻的危害;当有共模电流流过电磁线圈时，因为共模电流的同向性，会在电磁线圈内造成同方向的电磁场而扩大电磁线圈的感抗，使电磁线圈主要表现为高特性阻抗，造成极强的减振实际效果，为此衰减系数共模电流，做到滤波器的目地。

　　实际上，将这一滤波电路一端接干扰信号，另一端接被影响机器设备，则La和C1，Lb和C2就组成2组低通滤波器，能够使路线上的共模EMI数据信号被控制在很低的电平上。该电源电路既能够抑止外界的EMI数据信号传到，又可以衰减系数路线本身工作中时造成的EMI数据信号，能合理地减少EMI影响抗压强度。

　　如今中国生产制造的一种中小型共模电感，选用高频率之杂讯抑止防范措施，共模扼流线圈构造，信号不衰减，体型小、方便使用，具备均衡度佳、方便使用、高质量等优势。普遍应用在双均衡调音设备、多频变压器、特性阻抗变压器、均衡及不平衡变换变压器等。
