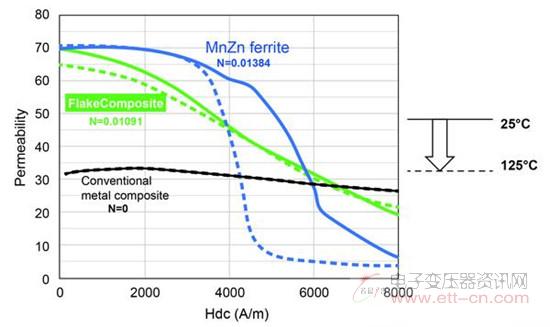

图4：当施加高直流偏置电场时，直流偏置特性显示FlakeComposite具有更高的磁导率。

　　如果电感器工作温度达到磁芯材料的居里温度——在该温度下磁芯会失去磁性——则磁芯磁导率会迅速下降，从而使电感快速损失。如图5所示，FlakeComposite的居里温度也高于典型的NiZn或MnZn铁氧体。

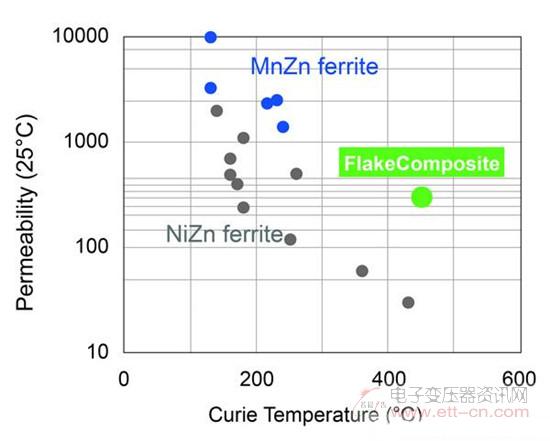

图5：FlakeComposite的居里温度更高，可确保在更高的工作温度下保持电感值。

　　电感器变薄且占位面积变小
　　为了不断降低负载点（PoL）转换器等电源转换模块的占位面积，业界已提出集成有源和无源元器件的新设计。与先前用于构建薄型电感器的传统纵向通量模式不同，这些设计所用平面电感器经过专门设计，因而具有横向通量模式。随着电感器厚度的降低，与传统的纵向通量器件相比，横向磁通电感器显现出越来越优越的电感。FlakeComposite的机械特性可实现厚度为50μm至2mm的电感器，因此非常适合制造超薄横向磁通电感器。
　　采用FlakeComposite制造的电感器极薄却坚固，为了帮助节省占位面积，在将其嵌入到PCB时也可实现固有对齐，并且与传统铁氧体磁芯相比，也可降低高达40%的电感器高度。

　　弹性高磁导率材料
　　除了可用于功率电感器之外，FlakeComposite的磁性和机械性能组合还适用于包括EMI抑制和屏蔽无线输电线圈在内的电磁屏蔽应用，从而可优化充电性能并保护附近的电子设备。 FlakeComposite技术是基美电子Flex Suppressor®产品的核心，事实证明这类产品可在各种应用中减少电磁噪声。

　　总结
　　FlakeComposite这种新方法可以优化电感器的磁芯性能，并进一步拓展机会，实现未来电源转换电路的小型化设计，因此它将超越当前铁氧体磁芯材料所取得的成就。FlakeComposite可提供类似的磁导率，以及卓越的饱和特性、直流偏置性能和更高的温度性能，进而实现超薄功率电感器设计，并为PCB嵌入式电感器提供所需的机械性能，从而实现真正的节省空间。
