RSL10 + NCP786A用于调光应用的功耗
在输入300 VDC时，我们测得RSL10 + NCP786A调光器在未联接时的平均电流为38 µA，联接的平均电流为57 µA至67 µA，功耗仅22 mW。

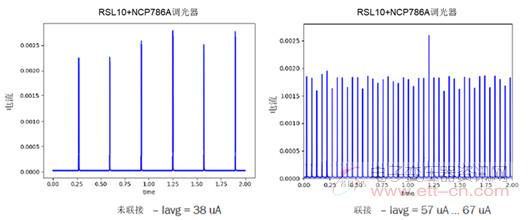

图5：调光器功耗 – Vin 300 VDC
待机功耗
在230 V交流输入时测得的待机功耗(NCL30170 + RSL10)约140 mW至150 mW，其中NCL30170约消耗125 mW。整个方案的待机功耗低于200 mW。
总结
该蓝牙低功耗可调光智能照明方案采用创新的交流直接驱动拓扑，无需传统的SMPS，具备成本、体积、使用寿命和可靠性等多方面优势，并可根据需要灵活扩展功率范围，基于安森美半导体专有的有源恒定功率调光控制技术，调光范围从5%至100%，功率因数达0.99，全功率时的THDi仅11%，即使在调光时也能保持均匀的照明亮度，集成行业最低功耗的蓝牙5 SoC RSL10，提供先进的无线功能而不影响系统尺寸，通过高压线性稳压器NCP786A提供超高PSRR，提高无线应用性能，以高性价比实现高性能、超低功耗蓝牙控制的可调光智能照明方案。
