从晶圆成本到设计成本,先进半导体工艺还要考虑这个问题
[发布时间]:2016年12月20日 [来源]:半导体器件应用网 [点击率]:2923
【导读】: 先进工艺制程成本的变化是一个有些争议的问题。成本问题是一个复杂的问题,有许多因素会影响半导体制程成本。本文将讨论关于半导体制程的种种因素以及预期。晶圆成本影响半导体工艺制程成本的第一个因素是晶圆成...

  另外,即使使用EUV,多重pattern也是必须的。只有在真正的关键层才需要采用EUV,而其他层仍然用多重pattern。可以说,在未来这样的混合模式光刻是趋势。

  而且,当EUV延伸至7纳米以下时,作为一种提高光刻机放大倍率的方法,需要大数值孔径的镜头(NA),为此ASML已经开发了一种变形镜头。它的两轴EUV镜头在扫描模式下能支持8倍放大,而在其他模式下也有4倍,因此NA要达0.5至0.6。

  由此带来的问题是EUV光刻机的吞吐量矛盾,它的曝光硅片仅为全场尺寸的一半,与今天EUV光刻机能进行全场尺寸的曝光不一样。最新 EUV 机器的价格超过 1 亿欧元,是现有常规 193nm 光刻机价格的二倍多。

  数字门密度与数字门成本

  特征尺寸缩小最大的动力就是大规模ASIC中数字门尺寸缩小,从而在相同的芯片面积上可以放下更多的性能更好的标准单元。最终ASIC的成本应当同时考虑晶圆的成本以及门单元的密度。

  数字门单元的尺寸在横向上决定于多晶硅以及多晶硅通孔的间距,而在纵向上则等于金属间最小间距乘以track数目。Track数越小,门尺寸越小,但是布线也越困难。

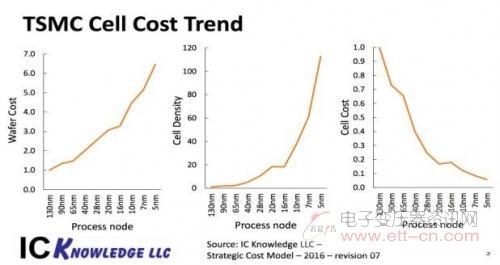

  晶圆成本,数字门密度与数字门成本如下图左所示。在130nm到65nm之间,晶圆成本上升的速度较慢,此后在40nm到20nm之间,晶圆成本上升由于加入了更多阈值电压的晶体管而加快上升。在20nm之后,晶圆成本上升速度再次加快,这次是因为多重pattern。

  数字门密度如下图中所示,密度以指数趋势上升,该趋势与摩尔定律相符。单位数字门成本如下图右所示,可见从130nm到20nm节点之间单位门成本下降较快,但是20nm之后单位门成本下降速度减缓。

  Dark Silicon

  目前芯片设计都有严格的功耗指标。随着门单元密度随指数上升,单位面积的功率密度也随指数上升,但是芯片散热能力上升却没这么快。为了解决散热问题,在芯片上出现了Dark Silicon,即芯片上部分晶体管在大多数时候是不上电的,仅仅在用到的时候才会启动。

  这些Dark Silicon面积包括各类加速器,举例来说手机SoC里面的视频编解码模块的电源在不播放视频的时候是关掉的。这些Dark Silicon在大部分时间是不起作用的,从另一个角度说Dark Silicon也增加了芯片的成本。



  设计成本

  在先进工艺设计成本可谓是一飞冲天。这就导致了在先进工艺下,芯片出货量需要非常大才能抵消NRE成本。如今,越来越少的设计可以满足如此大的出货量,因此很多设计出于经济上的考量不再使用最先进的工艺。

  结语

  尽管先进工艺的晶圆成本不断攀升,门单元的成本却能够保持下降。然而,过高的设计成本却成了一个问题,只有出货量非常大的芯片才有机会使用最新工艺。
