近年来，白光LED封装技术方案，已经形成了SMD封装为主，其他封装方式为辅的格局。对于白光LED封装的后续发展方向，业界也进行了持续广泛的讨论， 其中CSP(Chip-Scale-Package)是倍受关注的发展方向之一。关于CSP白光LED ，业界也有很多不同的称谓，例如无封装LED、晶圆级封装LED等等。

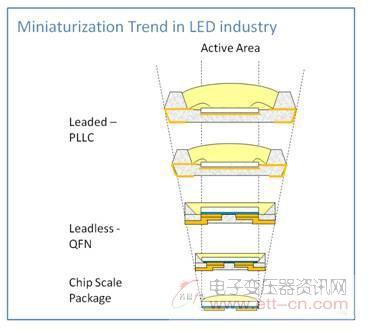

　　持续地小型化，是已经被电子器件封装领域证实的必然发展之路。从这个角度来看，CSP确实应该是LED封装的未来。因此，国内外的芯片厂、封装厂纷纷投入CSP白光LED研发，也就合乎情理了。

　　大家在努力做好产品的时候，专利也要特别注意。毕竟LED行业，专利的坑还是很深的。

　　由于CSP白光LED ，仍然是基于传统的白光实现方式，即芯片+荧光粉，所以LED行业的芯片相关专利、荧光粉相关专利、芯片+荧光粉的组合专利等固有专利门槛对CSP依然有效。

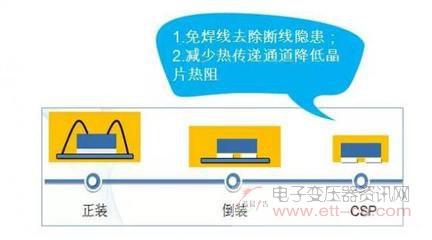

　　CSP白光LED的特点：

　　倒装芯片;

　　没有支架，芯片的pad直接作为封装体的电极;

　　要发光的表面包覆上荧光粉层。

　　从这三条特点来看，前两条都是芯片部分的事情，CSP(Chip-Scale-Package) 可以发挥的地方其实仅在第3条：“要发光的表面包覆上荧光粉层”。

　　总结CSP相关的专利，对“要发光的表面包覆上荧光粉层”的努力包括：

　　包覆成什么外形，有利于光效、配光和色坐标一致性;

　　包覆的架构(有五面包覆的、有仅顶面包覆的、有先包覆芯片再上透明胶层的、有先上透明胶层再上荧光粉的);

　　工艺实现。

　　怎么提高可靠性。

　　Cooledge Lighting和Tischler Michael A.组合，是CSP白光LED领域，专利布局最强的。他们申请的专利，全面覆盖了上述内容。

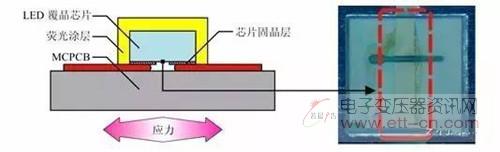

　　尤其是对于业界一直诟病的应力导致失效问题(如下图图示)，他们也有深入进行研究，并申请了多项专利。

　　下面介绍一下这对组合：

　　Cooledge Lighting是加拿大一家照明企业，主要产品为用于广告灯箱的柔性FPC面光源。在CSP领域已申请35项发明专利。

　　Tischler Michael A.既有作为Cooledge Lighting的员工申请，也有以个人身份申请。在CSP领域以个人名义也申请16项发明专利。

　　他们的发明专利布局全球，包括美国专利、欧洲专利、中国专利、日本专利、韩国专利等。
