标准电感器是保存和传递电感单位“亨利”量值的标准量具。它包括标准自感器及标准互感器。标准自感器是一个具有固定自感值的电感线圈;标准互感器是具有固定互感值的两个互相绝缘的绕组。它们通常在交流电磁测量中用作自感及互感的标准量具，或安装在电磁测量仪器中作为精密自感及互感元件。在线圈磁测量中标准互感器还常用于给出标准磁通量。
　　标准电感器的结构 如图1所示，标准支架 电感器是用多股绝缘的细铜丝绕在骨架上而成，骨架采用绝缘性能良好及几何尺寸稳定的材料，如大理石、高频瓷、优质硬塑料等。外壳及端钮均应选用非磁性的材料。标准自感器由一个单层或多层线圈构成;标准互感器则有一次和二次两个线圈，结构稍复杂一些。标准电感器线圈的电阻及分布电容对其性能有较大的影响。图2(a)为考虑这些因素的标准自感器的等效电路。图2(b)为标准互感器的等效电路，线圈电阻及分布电容也同样存在。值得注意的是线圈电阻R1和R2对互感值的影响很小，当一次侧电流为正弦交流时，二次侧的开路电压与一次侧电流的相位差很接近90°。所以标准互感器也常用作标准90°移相器使用。
　　作为计量标准用的标准电感器，按其在量值传递系统中的位置分为国家基准、工作基准及一般标准量具3挡。较低挡标准电感器的量值由较高挡传递。电感标准量具按准确度分级，我国的标准电感器从0.01～1.0级共分为7个级别。例如，0.01级标准电感器的误差低于±0.01%。

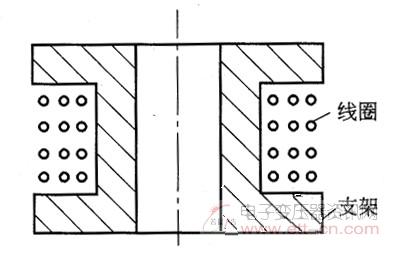

图1标准电感器的结构

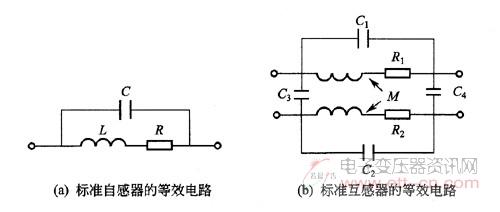

图2 考虑线圈电阻及分布电容的标准电感器的等效电路

　　标准电感器的量值通常是十进制的，其电感量范围一般为1μH～1H，特殊情况下也可制成更小或更大的数值，或非十进制数值。
