3.2 绕组排列
　　为减小漏感，绕组应按同心方式排列，如图2所示。图2(a)中次级采用三重绝缘线绕制;图2(b)中全部用漆包线绕制，但须留出安全边距，且在次级绕组与反馈绕组之间加上强化绝缘层。对于多路输出的开关电源，输出功率最大的那个次级绕组应靠近初级，以增加耦合，减小磁场泄漏。当次级匝数很少时，为了增加与初级的耦合，宜采用多股线平行并绕方式均匀分布在整个骨架上，以增加覆盖面积。在条件允许的情况下，用箔绕组作为次级也是增加耦合的一种好办法。

　　在开关电源的工作过程中，绕组的分布电容反复被充、放电，其上的能量都被吸收掉了。分布电容不仅使电源效率降低，它还与绕组的分布电感构成LC振荡器，会产生振铃噪声。初级绕组分布电容的影响尤为显著。为减小分布电容，应尽量减小每匝导线的长度，并将初级绕组的始端接漏极，利用一部分初级绕组起到屏蔽作用，减小相邻绕组的耦合程度。

　　4 抑制高频变压器音频噪声
　　4.1 抑制高频变压器的音频噪声
　　高频变压器EE或EI型磁芯之间的吸引力，能使两个磁芯发生位移;绕组电流相互间的引力或斥力，也能使线圈产生 偏移 。此外 ，受机械振 时能导致周期性的 变 。 上述因素会使高频变压器在工作时发出音频噪声。10 W以 下单片开关电源的音频噪声频率 约为10 kHz～ 20 kHz。

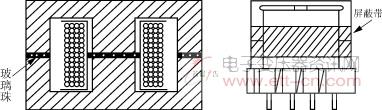

　　为防止磁芯之间产生相对位移，通常以环氧树脂作胶合剂，将两个磁芯的3个接触面(含中心柱)进行粘接。但这种刚性连接方式的效果并不理想。因为这无法将音频噪声减至最低，况且胶合剂过多，磁芯在受机械应力时还容易折断。国外最近采用一种特殊的“玻璃珠”(glass beads)胶合剂，来粘合EE、EI等类型的铁氧体磁芯，效果甚佳。这种胶合剂是把玻璃珠和胶着物按照1：9的比例配制而成的混合物，它在100℃以上的温度环境中放置1h即可固化。其作用与滚珠轴承有某种相似之处，固化后每个磁芯仍能独立地在小范围内产生形变或移位，而总体位置不变，这就对形变起到了抑制作用。用玻璃珠胶合剂粘接的高频变压器内部结构如图3所示。采用这种工艺可将音频噪声降低5dB。

　　4.2 高频变压器的屏蔽
　　为防止高频变压器的泄漏磁场对相邻电路造成干扰，可把一铜片环绕在变压器外部，构成如图4所示的屏蔽带。该屏蔽带相当于短路环，能对泄漏磁场起到抑制作用，屏蔽带应与地接通。

　　5 结语

　　单片开关电源高频变压器的设计要点分3个方面：

　　1)尽量降低高频变压器的损耗;

　　2)尽量减少高频变压器的漏感;

　　3)尽量抑制高频变压器的音频噪声。
