此开关电源充电器，供电电压源为110V，可方便地改为90～250V而继续工作；输出电压5V，可改动为输出5～12V，特别适合无绳电话或手机的3.6V（或4～9V）电池作快速充电只用。

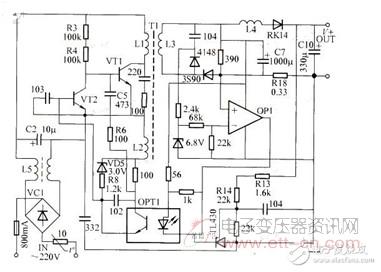

　　电路工作原理：由图1可知，VC1、L5以及C2等组成市电输人整流滤波电路，C2两端产生约300V的直流高压。VT1、VT2、L1、L2等组成自激式振荡电路，R3、R4提供启动偏置电流，使VT1加电时即导通。当主回路L1中有电流流过时，L2上产生感应电动势，当其峰值超过3V时，VD5被击穿，通过R8向VT2提供偏流，使VT2饱和导通，VT1因偏置电压被短路而关断。当L1中电流关断时，L2感应电动势的极性反相，经VD5、R8加反向偏压于VT2基极，VT2转变为截止状态，VT1经R3、R4提供的偏置电流重新导通。如此循环往复，形成间歇自激振荡。C5、R6用以改善振荡波形，光电耦合器OPT1用以调控振荡器脉冲宽度。

图1

　　L3、L4、C7等组成整流输出电路，二极管3S90用于半波整流，RK14用于充电隔离，R18作为输出电流采样电阻。当输出电流超载（大于0.8A）或短路时，R18上产生较大压降，使OP1输出电位急剧降低，光电耦合器控制振荡脉冲变窄，由L1耦合到L3的平均能量也大幅度降低。即使输出短路，输出电流也仅有十几毫安，从而避免了输出端超载甚至短路对开关电源自身造成的威胁。稳压部分由TL431等周边电路组成，电压采样点取自被充电电池两端，按图中R13＋R14参数值，空载输出电压为5.25V。对于3.6V可充电池的最大充电电流为0.95A，适合对2A·h以上的镍镉或锂电池直接充电。若用它对0.7～1A·h的镍镉或锂电池充电时，充电回路内可串接一只电阻为 1.5～2.5Ω、功率0.5W的限流电阻，使充电电流被限制在0.3～0.4A。
