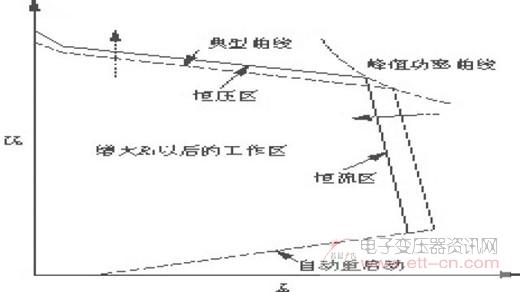

图3 增大R1值对输出特性的影响

　　图3中的虚线框代表典型的输出特性曲线，实线框表示增大R1值以后的实际工作区，虚线箭头分别表示恒压区及恒流区的变化方向。由图3可见，增大R1 值能提高平均输出电压UO(恒压曲线向上移动)，减小平均输出电流IO(恒流曲线向左移动)。其变化特征是RFB↑→UO↑→IO↓。
　　5)如需要增加安全电容滤除次级上的瞬态干扰，应将安全电容并联在初级电路返回端与次级电路返回端之间。安全电容的容量很小，但耐压值必须达到1.5kV才符合IEC标准。

　　3.5 示波器的接线方式

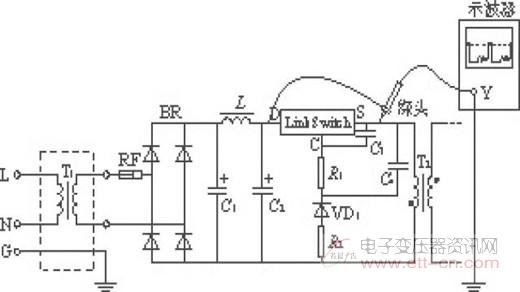

　　在用示波器观察LinkSwitch的输出波形时，如果将探针接源极S，地线接初级的返回端，那么探头分布电容上的电荷可能造成误触发，使 LinkSwitch达到极限电流。正确的方法是按图4所示，将探头的地线接LinkSwitch的漏极D，以直流作为参考点。由于漏极上有直流高压，因 此，在电源的进线端必须接隔离变压器T1。

图4 示波器的正确接线方式

　　4 结语
　　LinkSwitch系列恒压/恒流式三端单片开关电源采用初级恒压、恒流控制方案，它不需要辅助绕组及外部恒压/恒流控制电路，极大地简化了外围电路的设计，为实现小功率CV/CC式开关电源的优化设计创造了有利条件。
