工作原理简介如下：经整流滤波输出的非稳定直流电压V1一路加到开关管VT1的集电极，另一路经启动电阻R1、电容C1加到VT1的基极。电源接通的瞬间，电容C1两端电压为零，电压V1经R1提供VT1的基极电流，使VT1导通。VT1导通后，集电极电流上升，在变压器T初级绕组N1上产生左正右负的电压，经变压器耦合至N3上产生左负右正的感应电压，此电压经C2、R4后加到VT1的基极，使VT1的基极电位上升，集电极电流增大，N1两端电压升高，N3两端的电压也升高，VT1基极电压进一步升高，正反馈的作用使VT1饱和导通。电容C4充电向负载供电。电源接通后，电容C1逐渐充上电压，启动电路对VT1不再起作用。VT1饱和导通期间N3上的感应电压经C2、R4继续向VT1提供基极电流。

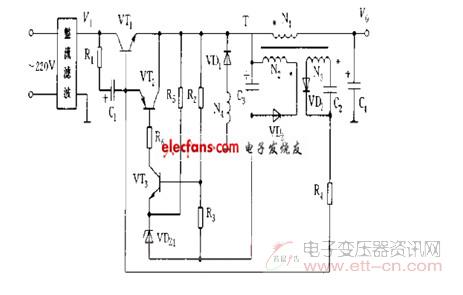

本电路由整流滤波电路、启动电路、自激振荡电路、稳压电路等组成。串联型开关电源电路如图1所示:

图 1
