介绍一下如何在开关电源中使用浪涌电流抑制模块
[发布时间]:2015年12月23日 [来源]:开关电源 [点击率]:3206
【导读】: 1 上电浪涌电流  目前,考虑到体积,成本等因素,大多数ACDC变换器输入整流滤波采用电容输入式滤波方式,电路原理如图1所示。由于电容器上电压不能跃变,在整流器上电之初,滤波电容电压几乎为零,等效...

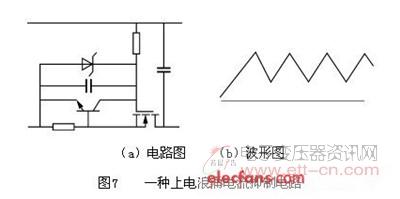

图7  一种上电浪涌电流抑制电路

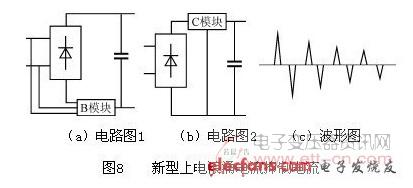

  欲真正实现无限流电阻的上电浪涌电流抑制模块,需解决功率器件在上电过程的功率损耗问题。作者推出的另一种上电浪涌电流抑制模块的基本思想是,使功率器件工作在开关状态,从而解决了功率器件上电过程中的高功率损耗问题,而且电路简单。电路如图8(a)和图8(b)所示,上电电流波形如图8(c)所示。

图8 新型上电浪涌电流抑制电路

  3.3 测试结果
  A模块在400W开关电源中应用时,外壳温升不大于40℃,允许间隔20ms的频繁重复上电,最大峰值电流不大于20A,外形尺寸25mm×20mm×11mm或  35mm×25mm×11mm。
  B模块和C模块用于800W的额定温升不大于40℃,重复上电时间间隔不限,上电峰值电流为正常工作时峰值电流的3~5倍,外形尺寸35mm×30mm×11mm或者50mm×30mm×12mm。
  模块的铝基板面贴在散热器上,模块温度不高于散热器5℃。

  4 结语
  开关电源上电浪涌电流抑制模块的问世,由于其外接电路简单,体积小给开关电源设计者带来了极大方便,特别是无限流电阻方案,国内外尚未见到相关报道。同时作者也将推出其它冲击负载(如交流电机及各种灯类等)的上电浪涌电流抑制模块。
