● 开关管漏/源电压测试（见图4）

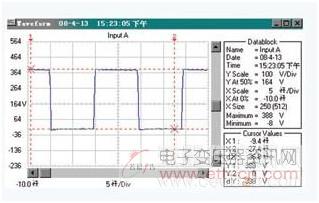

图4 开关管的源漏极电压波形

　　● 满负载下输出纹波电压测试（见图5）

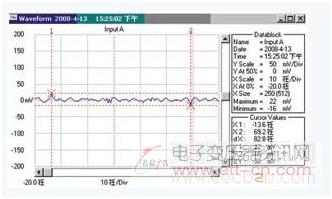

图5 中等负载下的输出纹波电压

　　● 输入电流与谐波分析（见图6）

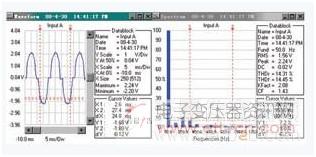

图6 输入电流与谐波分析

　　整机效率测试的结果如表1所示。

 表1

　　从上述分析可以看到，采用本文的技术方案可以容易得提升开关电源的高效率，电源的功率因数计高次谐波参数完全可以满足要求。
　　
　　结语
　　本设计是一种简单的利用IRS2453芯片实现的开关电源模块高效率功率变换器，成本低、体积小。经测试、计算得，本MTD2002整机的效率为89.5%。其输出24V直流电压，具有广泛的应用价值。如果仔细雕凿可以使MTD2002效率在25~100%负载条件下超过90%，成为真正的高效率开关电源模块。
