NXP公司的TEA1733MT是TEA1733系列GreenChip开关电源（SMPS）控制IC，适用于低成本反激拓扑，工作在固定频率模式，实施了频率抖动，以减少电磁干扰降低EMI。它集成了斜坡补偿，用于连续导通模式（CCM）的运作。输入电压12V-30V，启动和重起的电流非常低，只有10uA，无负载时的工作电流0.5mA，适用于75W以下的开关电源。
　　TEA1733MT IC包括过压保护（OPP），这使得控制器可以在过压的情况下在一定的时间内工作。它保留了两个管脚，VINSENSE和PROTECT，以达到保护的目的。通过使用少量的外部元件，可实现输入欠压保护（UVP），过电压保护（OVP），和过热保护（OTP）。

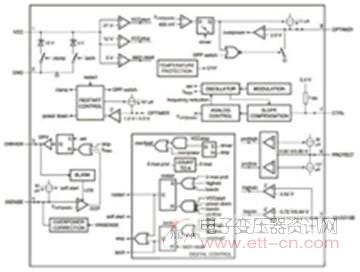

图1 TEA1733MT方框图

　　在低功率水平时，初级峰值电流设置为最大峰值电流的25％，并减少开关频率以限制开关损耗。通过高输出功率的固定频率和低输出功率的频率降低相结合，实现了全负荷范围内的高效率。

　　TEA1733MT主要特性

　　● SMPS控制器IC，实现了低成本应用
　　
　　● 输入电压范围（12 V至30 V）

　　● 在启动和重新启动时，极低的电源电流（通常为10 uA）

　　● 在正常运行时的低电流（无负载通常为0.55 mA）

　　● 过压、或高/低线补偿

　　● 可调过压暂停时间

　　● 可调过压重新启动定时器

　　● 固定开关频率，频率抖动以降低EMI

　　● 频率降低和固定的最小峰值电流，以保持低输出功率时的高效率

　　● CCM运作的斜坡补偿低

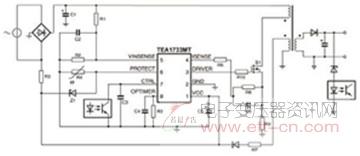

图2 TEA1733MT典型配置图

　　● 可调过流保护（OCP）断路电平

　　● 可调软启动操作

　　● 两个保护输入（输入UVP和OVP，OTP及输出过压保护如芯片过热保护）

　　TEA1733MT应用

　　● 适用于所有要求高效率和成本效益 的电源解决方案，最高75W
