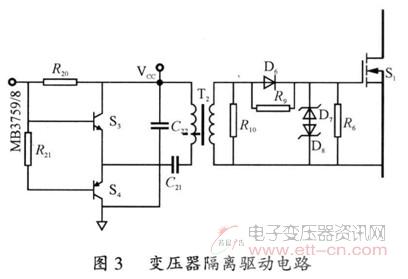

图3  变压器隔离驱动电路

　　2．2 保护电路
　　为使单片开关电源长期稳定、安全可靠地工作，其控制电路中应包含保护电路，避免因电路出现故障、使用不当或环境条件发生变化而损坏开关电源。该开关电源保护电路主要包括输出过电压、输出欠电压和过流保护。
　　开关电源内部控制电压是由S2与T3等元器件组成辅助开关电源供给，T3副边有二组线圈，一组通过D16、C30等元件整流滤波输出控制电压(VCC)，一组通过D17、C32等元件整流滤波作为欠电压检测信号。

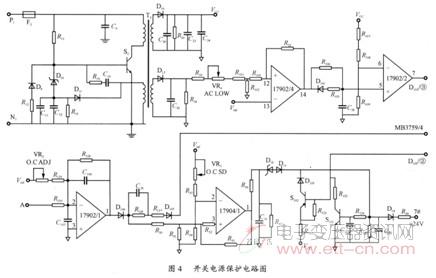

　　开关电源的输出过电压、输出欠电压保护电路的构成如图4所示，该开关电源保护电路工作原理：欠压保护电路由17902／2和17902／4等元器件组成，过压保护电路由S103、D14等元器件组成，由17902／l和1790l／1等元器件组成过电流保护回路。欠压、过压、过电流故障信号通过D103等元件控制PWM芯片死区时间管脚4达到保护目的，从而芯片停止工作，无法正常输出脉冲，电压输出为零。开关电源的保护电路的作用是一旦出现输出过电压、输出欠电压等非正常使用的情况，立即使开关电路停止工作。

图4  开关电源保护电路图

　　3 电源性能测试
　　3．1 电压调整率
　　输入电网电压由额定值AC 110V变化±10％时，稳压电源输出电压24V波动率为0．8％，达到C级的要求。

　　3．2 负载调整率
　　在额定电网电压下，当输出电压24V负载电流在O～3．9A之间波动的电源输出值，24V波动率为3．3％。

　　3．3 纹波电压
　　在额定输出电压和负载电流下，输出电压的纹波(包括噪声)的峰一峰值为1．4％，

　　4 结语
　　目前，开关电源领域的各项新技术正引起普遍关注，各种技术不断涌现。该开关电源尽量采用在工业环境下具有高可靠性的常用集成电路及功率模块，利用反馈控制电路，采用占空比控制的方法，实现对开关电路进行控制。开关电源的这一技术特点使其具有体积小、重量轻、抗干扰性能强，输出电压稳定，电压动态响应快，性价比高，使用方便等优点。
