续流二极管D1∶D4可以选择(550∶600)V，(15∶20)A的快速恢复二极管。

　　3)滤波电感的计算

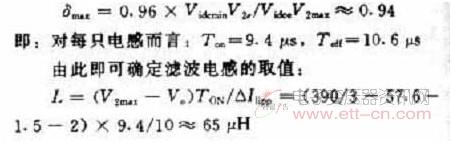

　　直流输出LC滤波的工作频率为100 kHz，通信开关电源整流模块要求在5％的额定负载下，保证杂音满足指标。额定情况下，最大占空比：

　　4)滤波电解电容的计算
　　按照离散杂音的要求，电容上允许的100 kHz下的纹波Δuc=3 mV。通过选择开关电源专用电解电容并和无极性电容并联，将总的ESZ控制在1.5 mΩ以下，则有：

　　C=ΔiLT/(t×ΔVc)≈5 556 μH

　　2 结语
　　现代通信设备已开始广泛地采用开关式基础电源系统。本文结合笔者所在的“通信原理试验室”建设情况，设计了开关电源系统整流模块的主电路。该电路已经成功应用于试验室供电系统，完全符合设计要求，达到了预期的目的。
