PCB排版
　　同步降压开关电源PCB排版(即线路板制作)是非常重要,它是关系到设计好的电源能否在系统上正常工作的关键。
　　正确的开关电源PCB排版需要设计人员对开关电源工作原理有一定的了解,特别是设计人员需要知道高频交流电流的走线,并且能够区分低信号控制电路部分和大功率元器件走线部分。
　　以图1为例,将分成控制电路部分和功率电路部分两部分；一般来讲，电源的功率电路部分包括输入电容(Cin)、输出电容(COUT)、输出电感(L)、场效应管(Ql／Q2)之间的连线用粗线走线(见图3所示)；而控制电路部分包括PWM芯片，旁路电容，自举电路，反馈电阻之间的连线用细线走线。

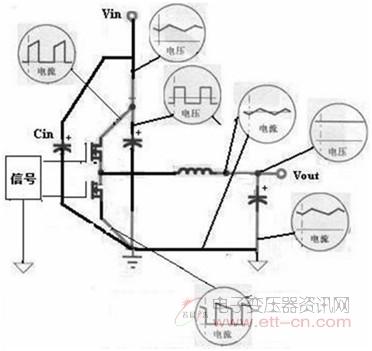

图3　为图2中功率电路部份的电流和电压波形

　　图3显示功率电路部分的电流和电压波形图。可以看到高频率交流电流会周旋在由场效应管和输入电容所组成的回路中。所以此回路中元器件之间的PCB走线要短而且要宽。此回路截面积要越小越好。小回路面积将大大地减小EMI噪声并产生一个比较安静的功率地。安静的功率地会使场效应管的栅极驱动电压波形非常干净。CIN可用大容量电解电容和小容量瓷片电容并联，并要靠近场效应管。如果高频交流电流的回路面积很大，就会在回路的内部和外部产生很大的电磁千扰(EMl)。如果同样的高频交流电流的回路面积设计得非常小，回路内部和外部的电磁场互相抵销，整个电路会变得非常安静。
　　高端场效应管(Q2)的源极，低端场效应管(Q1)的漏极和输出电感(L)之间的连接点应该是一整块铜片焊盘。由于这连接点上的电压是高频和交流，Q1和Q2和L要靠得非常近。虽然输出电感和输出电容之间的走线没有高频交流电流，但宽的走线可以降低直流阻抗的损耗提高电源的效率。
　　控制线路应放置在功率电路的边上.控制电路绝对不能放在高频交流回路的中间。旁路电容要尽量靠近芯片的Vcc和地。芯片的场效应管驱动输出不要离开场效应管太远。反馈分压电阻最好也放置在芯片附近。

　　结语
　　通过对低价简易PWM控制芯片SC2618在开关电源上的应用与PCB板排版的分折,可以看到当今新一代消费类电子产品电源开发与应用可以大为简化,非但省力省物力而且大大提高了糸统的可靠性，此类直流开关电源具有较高的性能价格比。
