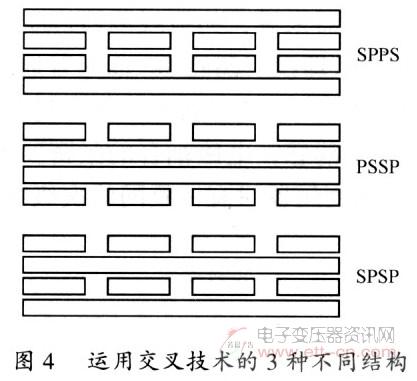

图4  运动交叉技术的3种不同结构

 图5  在3种不同结构下的阻抗和漏感的比较

　　2．2 多绕组变压器中平面结构的优势
　　平面变压器另一个重要的优点是高度很低，这使得在磁芯上可以设置比较多的匝数。一个高功率密度的变换器需要一个体积比较小的磁性元件，平面变压器很好地满足了这一要求。例如，在多绕组的变压器中需要非常多的匝数，如果是普通的变压器将会造成体积和高度过大，影响电源的整体设计，而平面变压器则不存在这一问题。
　　另外，对于多绕组的变压器来说，绕组间保持很好的耦合非常重要。如果耦合不理想则漏感值增大，将会使得次级电压的误差增大。而平面变压器因为具有很好的耦合，使得它成为最佳的选择。

　　2．3 在不同拓扑中平面变压器的作用
　　在不同的拓扑中，磁性元件的作用也是不同的。在正激变换器中的变压器，磁性能量在主开关管开通的时候由初级绕组传递到次级绕组中。然而，在反激变换器中的“变压器”并不完全是一个变压器，而是两个连接的电感器。在反激拓扑中的“变压器”在主开关管开通的时候初级绕组储存能量，而在关闭的时候将能量传送到次级绕组。因此，这种插入技术的优点同上面相比是不同的。应用于这种变压器的插入技术的特点如下：
　　1)在磁芯中储存的能量没有减少，因为电流在某时刻只能在一个绕组中流动，并且没有电流补偿；
　　2)电流的分布并不理想，原因同上，因此交流阻抗也没有减小；
　　3)插入使得绕组间产生较好的耦合，因此有比较小的漏感值。

　　3 平面变压器的标准化设计
　　平面变压器的优点如上所述，同样它也有缺点，其最主要的缺点就是设计的过程非常复杂，而且设计成本也非常高。
　　下面介绍一种标准的设计平面变压器的程序步骤[3];它通过提供一个标准的匝数模型的设计，使之能够被使用于不同的平面变压器中，从而使得设计过程大大简化，费用大大降低。

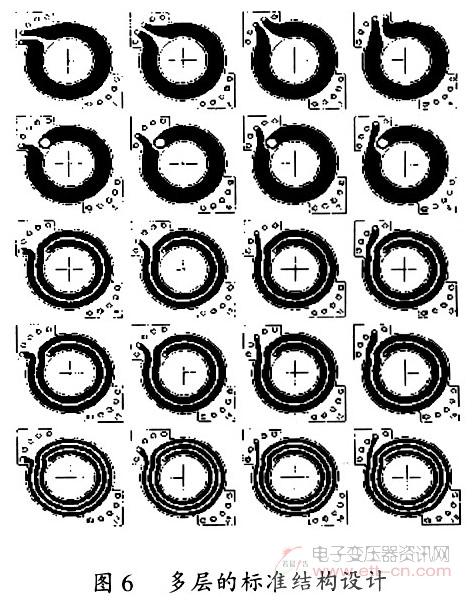

　　在双面PCB板的每一层都是由一到多匝的绕组组成的，而且所有的层都保持着一样的物理特性：即相同的形状和相同的外部连接点。在有些多匝的层次中，这个外部连接点是不同匝数间的电气连接点。如果有些层只有一匝，它也可以被印制在PCB的双面来降低交流阻抗。使用铜箔直接印制在PCB板上来替代传统的导线，即使在许多需要很多匝数的开关电源中，变压器依旧能保持一个很小的体积，这便大大减小了整机的体积。具体的设计步奏和注意事项请参阅文献[3]。图6显示了一个顶层的标准匝数设计的例子，它使用的是罐形(RM)磁芯。

图6  多层的标准结构设计

　　铜箔高度按照对应于最大开关频率时的趋肤深度选取，这样可以使铜箔的所有部分都成为电流通路，大大减少集肤效应的影响。因此，应该使每一种开关频率对应于不同的铜箔高度。

　　4 实验论证
　　为了比较平面变压器和传统变压器，分别做了两种变压器的模型，一种使用平面结构并使用了插入技术，另一种使用铜线分别在初级和次级绕制而成。两种变压器都被运用于一个互补控制的半桥变换器中。两个变压器的参数如下：
　　初级 12匝：
　　次级两个l匝的绕组(1：1中心抽头)。
　　传统变压器使用漆包线作为绕组，虽然在这些线圈中电流密度不尽相同，选择电流密度小于7.5A／mm。

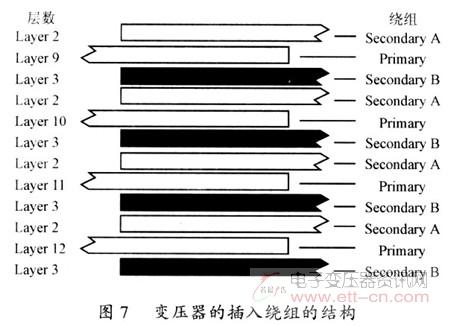

　　平面变压器初级绕组做成4层，有4个并列的次级。这个变压器的最终结构如图7所示。
