简述输出300V的高频率开关电源电路
[发布时间]:2015年9月18日
[来源]:开关电源
[点击率]:1624
【导读】: 图1图1是输出300V的高频频率开关电源电路,电路中,比较器A1和R5R6R7以及C1构成方波发生器输出约100KHz的方波驱动,VT1,的栅极使其通断,A2为误差放大器,稳压管VD2为其同相输入...

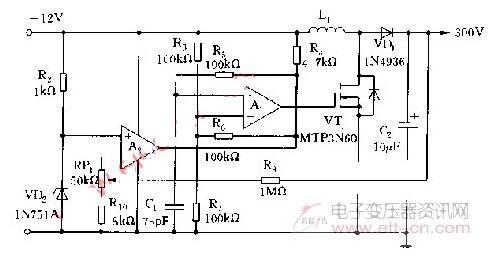

图1
图1是输出300V的高频频率开关电源电路,电路中,比较器A1和R5,R6,R7以及C1构成方波发生器输出约100KHz的方波驱动,VT1,的栅极使其通/断,A2为误差放大器,稳压管VD2为其同相输入端提供基准电压,反相输入端通过取样电路接到电源的输出端。
