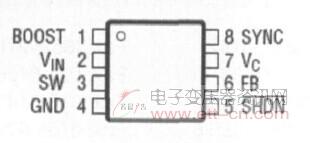

图2  LT1767DMS8引脚图

　　工作电路

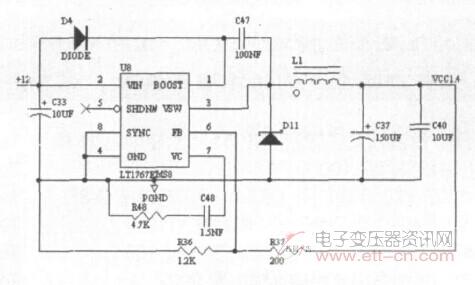

图3  工作电路图

　　图3为1.4V电源电路，采用＋12V 直流输入，欠压保护端及同步端都不用，BOOST 端由输出端供电，并由输入端经二极管降压保护充电。输出端由L1及C37进行滤波，并由肖特基二极管D11吸收反向电流，反馈端由R37，R36组成反馈网络，取值由式(2)得：R37=R36(Vout-1.2)/(1.2-R36×0.25μA)     (2)
　　实际上，R37/R36=1/6即可;VC端接RC网络。对于3.3V输出电路，采用的是3.3V固定输出型， R36与R37已内部集成，因此直接把FB引脚与VCC3.3 端相接。

　　DM642 电源参数要求
　　采用内核为1.4V ± 40mV 的双电源供电，接口电源为3 . 3 V ±160mV。首先，内核要先于接口上电，实际两路电源的上电时间差小于1ms 就可保证正常工作。这里由于采用的是同一个+12V输入电源，而且两路采用的是同型号开关电源，为节省空间，两路电源输出直接与DSP相连。当然为保险起见，可以用三个功率二极管串联接到3.3V与1.4V之间，当3.3V电源上电快时，由3.3V向1.4V充电。其次，由于内核对电源要求较高，其波动只能在± 40mV 以内，否则将会影响DSP工作寿命。

　　LC 网络参数说明
　　对于LC 网络，电容的ESR 指标及其高频特性，对滤波的效果影响很大。以TPS54310为例，它要求ESR小于0.015W，而这里只需小于0.3W即可。这里选用普通钽电容，并联贴片0.1mF小电容。对于磁鼓，其DCR(直流电阻)指标非常重要，TPS54310要求为0.017W，这里最大可达0.28W，选型非常方便。这里选用的是PSCDS73T-100M-S，DCR 为0.07Ω，同时建议采用屏蔽型磁鼓，以降低辐射。

　　输出整流管的选型
　　输出整流管尽量选取具有软恢复功能的二极管，它对于输出电压的尖峰电压起到非常好的吸收作用。这里选用的是肖特基二极管，型号为PRLL5819。

　　布线要求
　　对于开关电源来说，其布线要求非常高。实验证明，即使电路原理正确或者是两个完全一样的电路图，布线不一样时，其效果差异也可能较大，甚至不能正常工作。这里建议参考数据手册，电源部分采用手工布线，否则难以达到理想效果。这里介绍一下，我们在调试时的一些经验：首先，线尽可能短而粗，特别是输入端与输出端；其次，输出端直接分成两路走线，一路到磁鼓(L1)，一路到整流管(D11)；反馈线要远离磁鼓(L1)，以避免辐射；空余地方全部布上地线，两个电源独立开来，用地线包围并隔离；所有器件尽可能放在同一面上，由于开关电源自身有高频辐射，因此与其它功能单元要分隔开；最后，地线采用双点相接，一点在输入端，另一点在输出端，其余的地线各自独立，两路稳压电路的电源线对外只提供一个输入端与输出端，以尽可能地避免彼此串扰。

　　结语
　　该DM642 系统电源方案，现已在H.264 视频网络摄像机上应用。1.4V 电源的纹波系数小于50mV，3.3V电源的纹波系数小于70mV，很好地满足了TMS320DM642 的应用要求。整个开关电源电路共用了22个器件，占用面积较少。高于90％的电源转换效率保证了电源部分的发热量，基本感觉不到器件的发热。
　　整个系统电路结构简单，外围电路少，效率高，同时芯片价格便宜，是开发性价比较高的一种方案。
