有线电视的供电系统是交流60V集中供电。CATV放大器的电源通常用电源变压器降压或隔离型开关电源两种。本文介绍一种串联型开关电源，该电源成本低，效率接近90%，电路见附图1。

　　工作原理：
　　二极管VD1作半波整流，C1滤波后输出直流电压约84V。VMOS管VT1作为开关调整管，VT2为脉宽调制，VT5为误差放大管。VT3、VT4组成短路、限流保护。接通电源后，VT1通过R2、R1获偏置电压而导通。电流通过L、R6向负载供电，同时向C3充电。当VT1截止时，电感L的磁能转变为电能，其极性为左负右正，续流二极管VD2导通，电流通过二极管继续向负载供电，使负载得到平滑的直流电。若某种原因引起输出电压过高，VT5导通程度增加，VT2导通程度亦增加，导致VT1的脉宽减小，使输出电压下降，反之，使输出电压回升，最终保持输出电压稳定。当电流达到2A时，由于R6压降0.6V，使VT3导通，同时VT14、VT2也饱和导通，限制了VTI输出电流，保护了VT1。

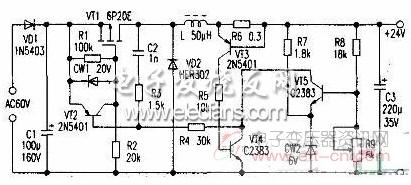

图1

　　元件选择：
　　开关管VT1选P沟道型6P20E(6A/200V，需加散热器)。VT2、VT3选用2N5401(0.6A/160V)，VT4、VT5选用2SC2383(1A/160V)。 R6为0.3Ω/2W，其余电阻1/4W。

　　VD1用1N5403(3A/200V)。
　　C1采用100μF/160V。稳压管CW1为20V，CW2为6V。VD2为超快恢复二极管HER303(3A/200V)。
　　调试：本电路只要元件数据无误。焊接正确，除了调R9使输出电压为24V外，其他无需调试。
