一、工作原理
１．电源的振荡过程
２２０Ｖ市电电压经Ｄ１～Ｄ４整流、Ｃ２滤波后，产生的３００Ｖ直流电压分两路输出：一路通过开关变压器Ｔ１①－②绕组加到开关管Ｑ２（ＭＴＰ６Ｎ）的集电极，另一路通过启动电阻Ｒ２加到Ｑ２的基极，使Ｑ２导通。
Ｑ２导通后，其集电极电流在开关变压器Ｔ１初级绕组上产生①正、②负的感应电动势。由于绕组间电磁耦合，Ｔ１正反馈绕组相应产生④正、③负的感应电动势。Ｔ１④端产生的正脉冲电压经Ｒ４、Ｃ３加到Ｑ２基极，使Ｑ２进一步导通并迅速进入饱和状态。

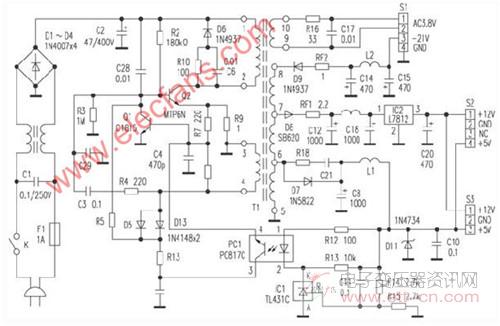

图1
Ｑ２饱和导通期间，Ｔ１正反馈绕组上的感应电压对Ｃ３充电，随着Ｃ３充电的不断进行，其两端电位差升高，导致最后Ｑ２截止。
Ｑ２在截止期间，定时电容通过Ｒ４、Ｄ５、Ｄ１３、Ｑ１的ｃ－ｅ结放电，然后再重复饱和导通→截止的振荡过程。
通过以上分析可知，Ｑ２的导通／截止时间，也就是开关电源的振荡频率主要取决于对Ｃ３的充放电时间。
２．电源的稳压调节过程
电源稳压调节电路由三端取样集成电路ＩＣ１、光电耦合器ＰＣ１及Ｑ１等元件组成，次级绕组＋５Ｖ电压同时作为ＩＣ１的工作电压和取样电压之用，正反馈绕组产生的电压经Ｄ５、Ｄ１３整流后作为ＰＣ１的工作电源。当由于某种原因使＋５Ｖ电压升高时，ＩＣ１的Ｒ端电压升高，Ｋ端电压降低，ＰＣ１内发光二极管发光增强，经ＰＣ１内光敏三极管去控制脉宽调制管Ｑ１的基极，最终控制Ｑ２使其导通时间缩短，经Ｔ１磁耦合后，次级各绕组输出电压下降，最终保证各路输出电压为额定值。当＋５Ｖ电压由于某种原因下降时，其稳压过程与之相反。
３．保护电路及工作过程
（１）由Ｄ６、Ｃ６、Ｒ１０组成的尖峰吸收保护回路主要作用是对开关变压器因漏感产生的尖峰电压进行钳位，以保证开关管Ｑ２不被击穿。
（２）由Ｒ９、Ｒ７、Ｑ１组成过流保护电路，过流取样电阻Ｒ９上电压降大小的变化，经Ｒ７送至Ｑ１的基极供过流检测之用，电路设计有一过流保护值，当流过开关管Ｑ２的电流超过设定值时，Ｑ１导通，将Ｑ２基极短路至地，使开关电源停止振荡，以免故障进一步扩大。
