图3 开关外围电路

　　3.整体电路工作原理
　　A状态：当电路连线正确时且正常工作时，开关连接到LHI907的D端，继电器K1工作，使触点接通，此时电源为人体红外感应电路供电，红外感应正常工作，可以通过检测有无人来控制继电器K2动作。此时手动开关SW动作一次可直接切断红外感应的电源部分，从而无条件终止继电器K2工作，再次动作一次 SW，可切换到红外监测状态。
　　B状态：当工作状态下断点，继电器K1停止工作，再次来电，继电器K1切断了9014三极管集电极的供电，故继电器K2不工作，当SW动作一次，K1工作，实现继电器的自保功能，再次动作SW，可回到A中的工作状态。从而实现了人离灯灭、停电后来电自动断电的功能，达到了节约电能的作用。

　　4.结果分析
　　做出实际电路并测得开关在各状态下灯泡的工作情况如表1所示：

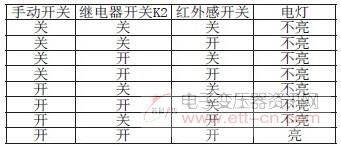

表1

　　(注：把有人靠近红外感应头的状态记为红外感应开关开状态，人离开红外感应头的状态记红外感应开关关状态;把停电后继电器k2状态记为关状态状态，来电后继电器k2状态记为开状态状态。)
　　所以整个开关实现了“人离灯灭，人来灯亮”和在断电后自动断开的功能。

　　5.结语
　　本文设计出了一种新型开关——把常见的人体红外感应开关和来电断电开关的功能结合的开关。目前国内还没有生产过有这种开关功能的开关，它的制作成本也较低，运用前景较好;既可以用于学生宿舍，又可用于家庭、办公场所等地方，安装方便。通过大量的实践使用证明，只要红外感应头的安装位置合适，该开关就能正常可靠的工作，起到节能与断电保护的作用。
