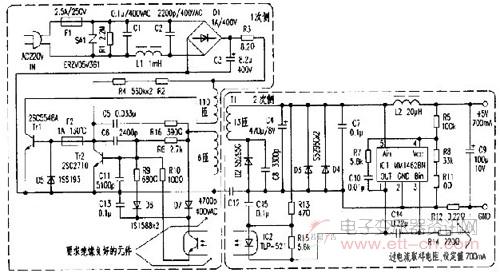

在设计和制作开关电源时。必须注意一些常识。下面以附图1所示的自激式开关电源为例加以说明。

　　1.一次侧和二次侧的绝缘
　　必须重视交流侧和二次侧的绝缘。对这一问题各国都有相应的规定。如对一次侧和二次侧的相邻印刷电路的间隔（平面距离）为3mm，一次侧和二次侧相邻元件的空间距离为5mm等，并利用变压器来作电气绝缘。
　　连接一次侧和二次侧的元件有三个，即图中的变压器T1、电容器C12、光耦合器IC2，它们必须满足各自的安全规格。对变压器T1，主要关注其初次级间的绝缘层。C12用于去除来自电源线的噪声，需选用交流电容器。并有足够的耐压，其容量不能过大。否则会增大泄漏电流。

　　2.一次侧元件不能有短路隐患
　　图1中一次侧的浪涌电压吸收器SAl、Rl、Cl、C2、整流桥Dl直接承受交流市电，如果发生短路可能引起火灾。C1、C2用于降低共模噪声，要使用交流电容器。并保证其耐压大于交流市电电压的倍，如对220V电压可选400V交流耐压。
      　　
　　3.电路中的保护措施不能省略
　　图1中的熔断器F1，在电路发生短路时及时熔断，切断交源以免发生火灾，应选用快速熔断型：而F2是保护开关管Trl的温度熔断器。应紧贴Trl安装。
　　此外。ICl内藏过电流限制电路，通过R12上的电压降检测出过电流；SA1可吸收外部过电压。
      　　
　　4.注意出口产品的安全规路
　　用于出口的开关电源，设计时应按进口国的安全标准进行设计、生产。除了进行绝缘和泄漏的检测外。要保证当电容器短路时其他部件不会损坏，不慎插入外壳的金属杆不会引起触电和短路。

图1
